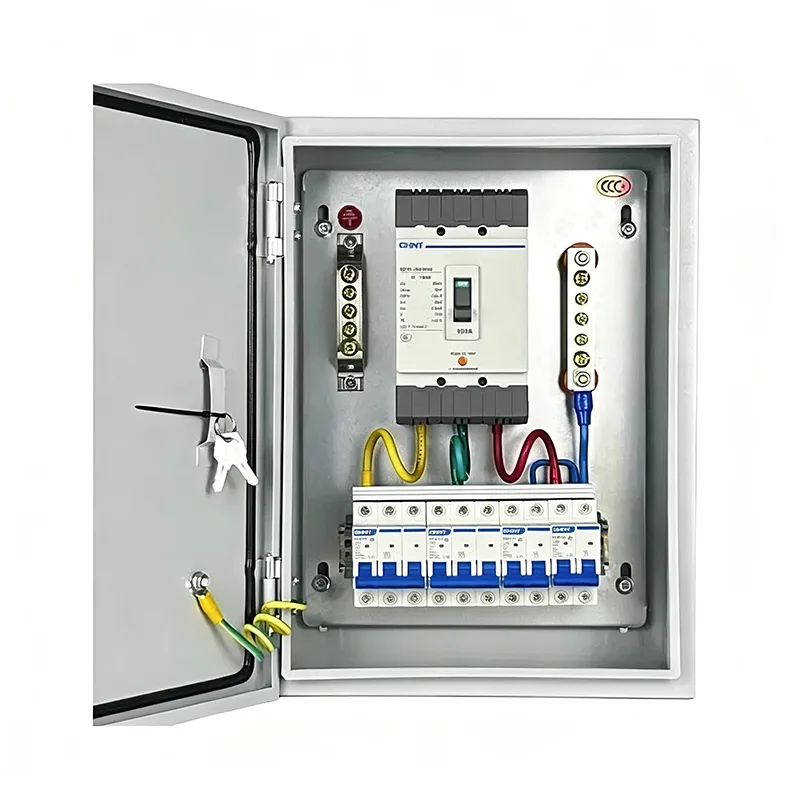

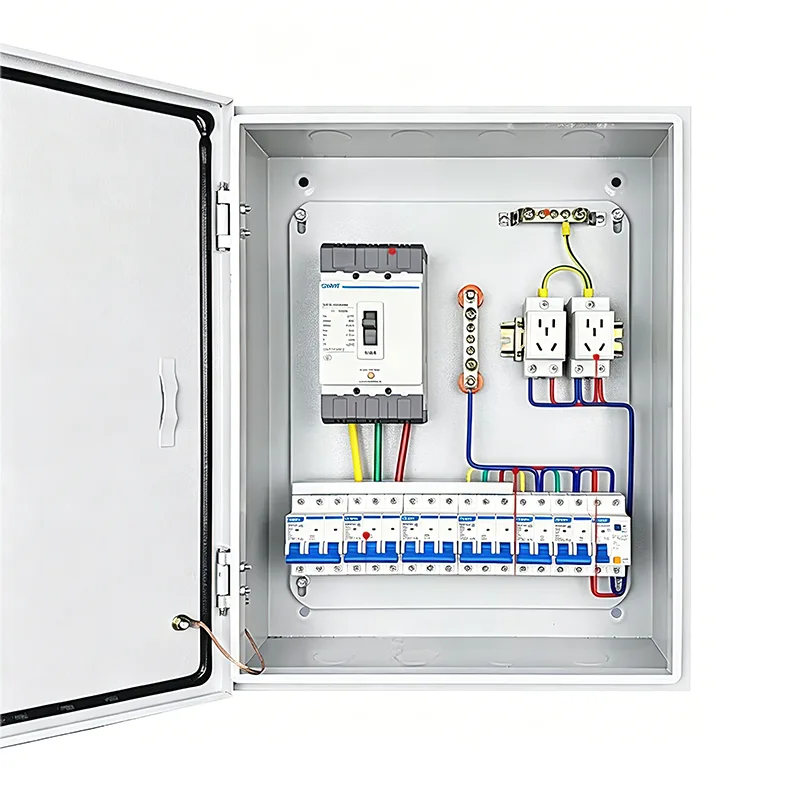

Малък пълен комплект разпределителни кутии

Малък пълен комплект разпределителни кутии за захранване интегрира различни електрически компоненти според специфична електрическа схема, инсталирана в малък метален шкаф. Макар и малък, той е цялостен енергиен блок. Shangming е доставчикът на този продукт и ние също така предлагаме различни други видове разпределителни шкафове и кутии.

Състав на продукта

Малкият пълен комплект разпределителни кутии на Shangming се отличава с усъвършенстван дизайн и надеждно качество. От гледна точка на компонентите, тази серия не е просто колекция от множество разпределителни кутии, а по-скоро модулна колекция от единици, научно конфигурирана въз основа на логиката на електрическата система, функционалното разделение и координацията на инсталацията.

1. Система за поддръжка на кутия

Тази част отговаря за физическата защита на кутията.

Черупка: Обикновено изработена от студено валцована стоманена плоча или неръждаема стомана.

Монтажни релси: Стандартни метални релси, разположени хоризонтално вътре в кутията за бързо монтиране на прекъсвачи и други компоненти.

Панел: Снабден с врата; налична е адаптивна врата за гледане, която показва само ръкохватката за управление на прекъсвача, за да се предотврати случаен контакт с части под напрежение.

2. Първична разпределителна система

Първичната разпределителна система управлява разпределението на мощността, осигурявайки контрол и защита.

Главен прекъсвач: Главният контролен превключвател за цялата кутия, използван при аварийни прекъсвания на захранването или поддръжка.

Миниатюрен прекъсвач: Осигурява защита от претоварване и късо съединение за всяка разклонена верига.

Устройство за остатъчен ток (RCD): Наблюдава теч на ток и незабавно прекъсва захранването в случай на риск от токов удар.

Предпазител от пренапрежение: Абсорбира мигновено високо напрежение, генерирано от удари на мълния или колебания в електрическата мрежа, предпазвайки прецизните електрически уреди надолу по веригата.

3. Спомагателна и мониторингова система

Светлинен индикатор: червен за работа, зелен за спиране, жълт за повреда, показващ текущото състояние на захранването.

Измервателен уред: малък електромер, монтиран на DIN шина за наблюдение на напрежение, ток или консумация на енергия.

Клемен блок: За чисто свързване на кабели за външен товар, улесняващо бъдеща поддръжка.

4. Електрически връзки и аксесоари

Шина: Медни шини с форма на гребен или вилка, които заместват разхвърляните джъмпери, правят връзките между прекъсвачите по-компактни и намаляват генерирането на топлина.

Шина за заземяване и неутрална шина: Използва специални медни ленти за централно свързване на неутралните и заземяващите проводници на всички вериги.

Вътрешен кабелен сноп: Забавящи горенето проводници, отговарящи на текущите изисквания за номинална стойност, прекарани през кабелни скари с ясни номера на проводниците.

Как да изберем правилната пълна разпределителна кутия?

Преди да започнете проект, от решаващо значение е да идентифицирате правилно пълната конфигурация на разпределителната кутия. Неподходящият избор може да доведе до функционален излишък, пропилени разходи, трудности при инсталиране или ограничено бъдещо разширяване.

Стъпка 1: Дефинирайте сценариите на приложение и характеристиките на натоварването

Моля, потвърдете следните въпроси:

1. Къде ще се използва?

Работилница за сушене на закрито → IP40 е достатъчен

На открито/помпено помещение/морски бряг → Изисква IP54/IP65, материал от неръждаема стомана

2. Какво оборудване ще захранва?

Осветление/контакти: монофазни, слаботокови (≤32A)

Двигатели/заваръчни машини: Трифазен, висок ток (≥32A), изисква термични релета/замърсители

Смарт устройства: Изисква 24V DC, комуникационен интерфейс

3. Необходимо ли е автоматизирано управление?

Ръчен старт/стоп → Основна захранваща кутия

Автоматично логическо/отдалечено наблюдение → Изисква PLC/HMI кутия

Стъпка 2: Изчислете електрическите параметри и определете капацитета

1. Оценка на общото натоварване

Избройте мощността (kW) и работното напрежение на цялото електрическо оборудване. Ако имате затруднения, техническият екип на Shangming може да ви помогне да потвърдите.

Изчислете общия ток, като вземете предвид коефициента на едновременност Kx = 0,7–0,9;

Пример:

3 x 5,5kW мотора (380V) → Ток на единичен двигател ≈ 11A, общ ток ≈ 3 × 11 × 0,8 = 26,4A;

Осветление 5kW (220V) → Ток ≈ 23A;

Препоръчва се основна входяща линия ≥63A.

2. Планиране на клонови вериги

Всеки тип товар трябва да има независима верига, за да се избегнат смущения. Ток на единична верига ≤ 80% от номиналната стойност на прекъсвача.

Важно оборудване е препоръчително да има отделна верига + UPS.

Стъпка 3: Определете броя и комбинацията от заграждения

Прост сценарий: 1 интегриран корпус

Средно сложен сценарий: 2–3 заграждения

Висока сложност и високи изисквания за сигурност: 3–6 заграждения

Стъпка 4: Изберете ниво на защита и материал

Продуктите на Shangming предлагат нива на защита от IP30 до IP66, а материалите включват студено валцована стомана и неръждаема стомана.

Ако имате изисквания за безопасност и интелигентност и трябва да подобрите удобството на бъдещата поддръжка въз основа на конкретното място на инсталиране, моля, свържете се с нас. Shangming ще прегледа осъществимостта и ще предостави оферта и проби в рамките на 1-2 работни дни въз основа на чертежите и техническите изисквания.

ЧЗВ

Въпрос: Защо да изберете малък пълен комплект кутии за разпределение на мощността вместо единичен голям шкаф?

A: Малки, пълни разпределителни кутии могат да бъдат гъвкаво комбинирани с различни функционални кутии според действителните нужди. Някои кабели и компоненти са предварително интегрирани във фабриката, което прави инсталирането на място по-лесно и по-бързо и е подходящо за ограничени или неправилни пространства. По време на поддръжката функционалното зониране е ясно дефинирано, което улеснява отстраняването на неизправности и ремонта.

Въпрос: Как да извършвате ежедневна поддръжка и проверка?

О: Проверявайте работното състояние на всички прекъсвачи и контактори на всяко тримесечие, за да сте сигурни, че няма прегряване или разхлабване.

Редовно почиствайте праха, натрупан вътре в корпуса, особено охлаждащия вентилатор и филтрите. Проверете уплътненията на рамката на вратата за стареене и пукнатини и ги сменете, ако е необходимо.

Записвайте резултатите от проверката и коригиращите действия след всяка поддръжка за проследимост.
