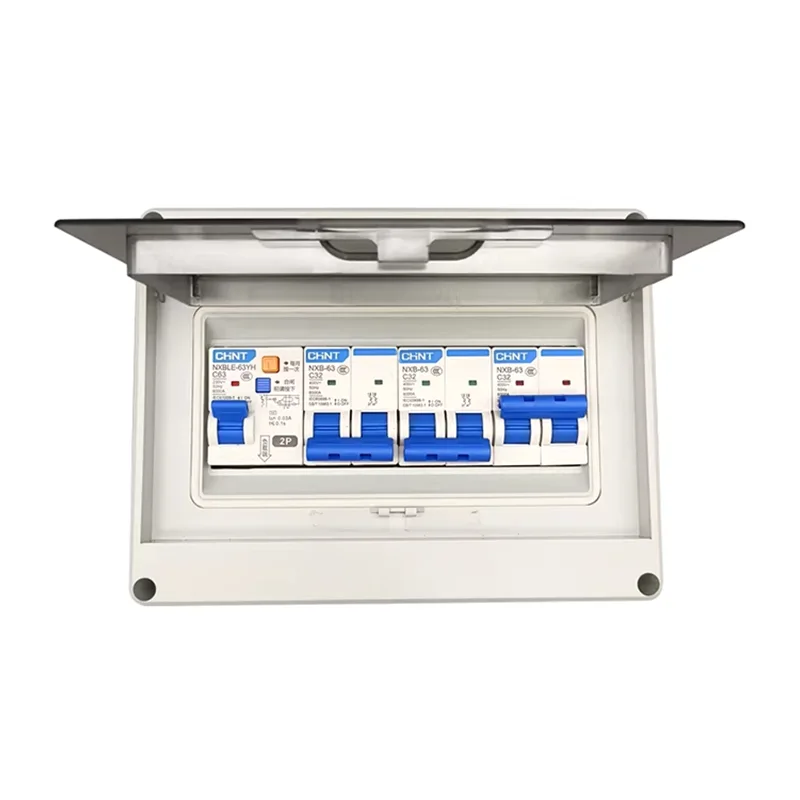

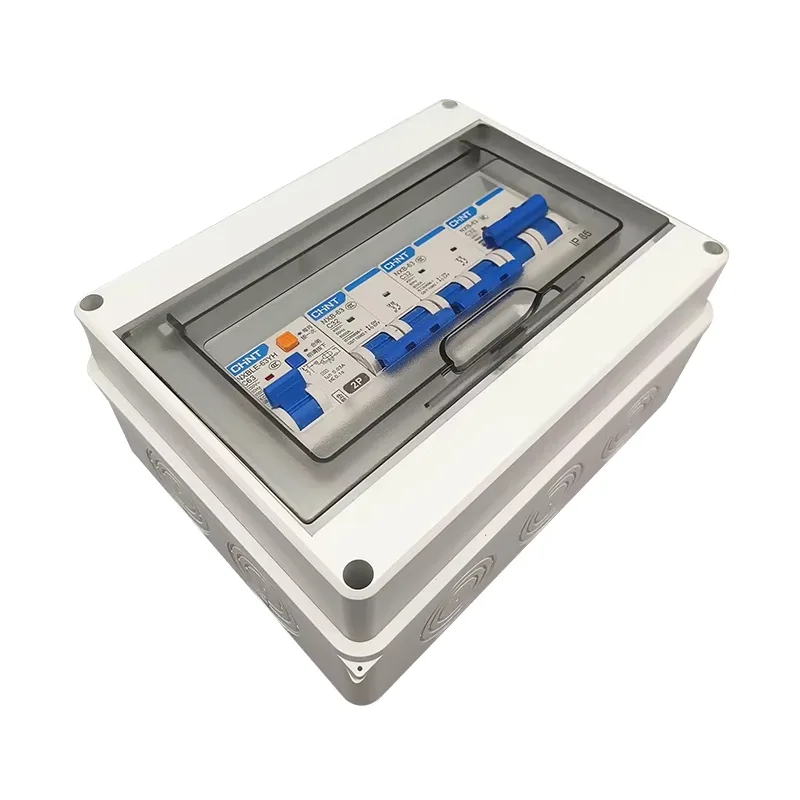

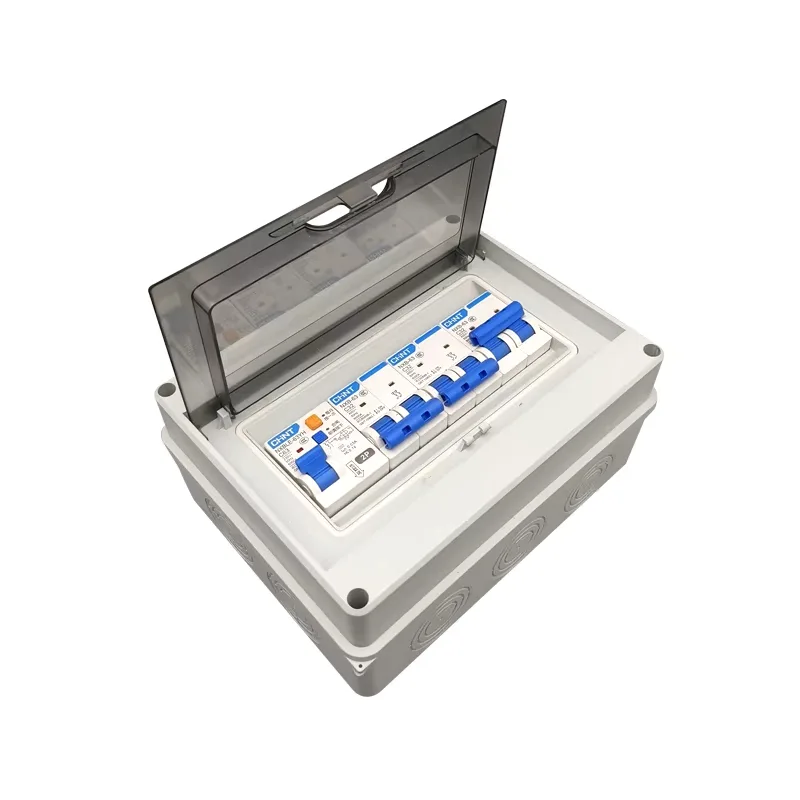

Разпределителна кутия на въздушен прекъсвач

Избирането на Shangming, китайска компания, за доставчик на разпределителни кутии за въздушни прекъсвачи ще ви осигури достъп до техническа поддръжка и конкурентни цени. Тази разпределителна кутия поддържа интелигентно наблюдение и дистанционно управление.

Основни функции

Главно управление на захранването: Като основен входящ превключвател за системата за ниско напрежение, разпределителната кутия на въздушния прекъсвач е отговорна за управлението на главния превключвател на захранването за цялата сграда или производствена линия, контролирайки състоянието на включване/изключване на цялата система за разпределение на електроенергия.

Множество защити: Оборудването осигурява прецизна тристепенна защита: претоварване с голямо закъснение, късо закъснение при късо съединение, мигновено късо съединение и защита от заземяване.

Мониторинг на мощността: Въздушният прекъсвач може да интегрира интелигентен контролер за показване на данни в реално време като напрежение, ток, честота и фактор на мощността.

Йерархично блокиране: Разпределителната кутия на въздушния прекъсвач може да бъде логически свързана с трансформатори нагоре по веригата или разклонителни шкафове надолу по веригата, за да се предотврати каскадно изключване от причиняване на големи прекъсвания на захранването, защита на кабелите, оборудването и безопасността на персонала.

Сравнение на продукта: Разпределителна кутия на въздушен прекъсвач спрямо стандартна разпределителна кутия

Как да изберем правилните спецификации на разпределителната кутия на въздушния прекъсвач?

Правилният избор ще подобри последващата инсталация, поддръжката, производителността и продължителността на живота. Shangming, като производител на разпределителни кутии за въздушни прекъсвачи, предоставя съвети въз основа на стандартен процес на избор: Приложение → Напрежение → Ток → Капацитет на късо съединение → Структурна форма → Спецификации на шкафа → Схема на изходяща линия → Интелигентна конфигурация → Проверка на околната среда.

I. Изяснете приложението

Преди да изберете спецификации, първо определете функцията на разпределителната кутия на въздушния прекъсвач във вашата система.

Главна входяща разпределителна кутия за ниско напрежение: Служи като главен прекъсвач за цялата система за ниско напрежение, съответстваща на максималния товар и максималния ток на късо съединение.

Разпределителна кутия за шини: Използва се за връзка между две секции на шина; ключовите съображения са капацитетът на свързване и работната честота.

Разпределителна кутия за подаване на важен товар: захранва критично оборудване, изискващо висока надеждност и селективна защита.

Различните приложения изискват значително различни спецификации; това е първата стъпка.

II. Определете номиналното напрежение и типа на системата

Общи номинални напрежения: AC 380V / 400V / 690V, трябва да съответстват на местната електрозахранваща система.

Тип система: Трифазна трипроводна / Трифазна четирипроводна. Моля, потвърдете дали са необходими неутрална (N) линия и линия за защитно заземяване (PE).

Неправилното напрежение и тип система директно ще направят оборудването неизползваемо.

III. Изчислете и изберете номинален ток

Изчислете действителния ток на натоварване и обобщете проектния ток на всички низходящи вериги въз основа на максималните едновременни работни условия.

Когато избирате, препоръчваме да запазите разумен марж, обикновено 10%–30% за бъдещо разширяване.

Общи номинални стойности на тока на ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

По принцип дългосрочният работен ток трябва да бъде ≤ 80%–90% от номиналния ток на ACB.

IV. Проверка на изключвателната способност при късо съединение

Много клиенти пренебрегват тази точка, когато избират прекъсвачи, но тя е от решаващо значение. Недостатъчният капацитет на прекъсване може да причини сериозни опасности за безопасността.

Трябва да се определи токът на късо съединение в точката на инсталиране, изчислен от капацитета на трансформатора, импеданса и дължината на кабела.

Изберете съответстваща мощност на прекъсване: Icu / Ics ≥ максималния ток на късо съединение на системата.

Общи номинални стойности: 50kA, 65kA, 80kA, 100kA.

V. Избор на структура на прекъсвача

Фиксиран ACB: Ниска цена, поддръжката изисква прекъсване на захранването.

ACB тип чекмедже: Удобна поддръжка, поддържа непрекъсната поддръжка, по-често се използва в индустриални проекти.

VI. Определяне на спецификациите и структурата на шкафа на разпределителната кутия

Размерите на шкафа зависят от спецификациите на ACB, капацитета на шините и броя на изходящите вериги. Основните видове са стенни и подови.

Степен на защита: Вътрешни: IP30 / IP40; На открито: IP54 / IP65.

VII. Избор на конфигурация на шина и изходяща линия

Спецификациите на шината трябва да бъдат избрани въз основа на номиналния ток и напречното сечение на медната шина, като се вземе предвид повишаването на температурата и дългосрочната работа.

Типове вериги на изходящата линия: изходяща линия на MCCB, изходяща линия на MCB, изходяща линия с директен кабел.

Необходима ли е резервна верига? Ако е така, запазете място за бъдещо разширяване на капацитета.

VIII. Интелигентни функции и конфигурация на аксесоарите

Допълнителните функции включват: мониторинг на ток, напрежение и енергия; комуникационен интерфейс; дистанционно отваряне и затваряне; аларма за повреда и обратна връзка за състоянието.

Интелигентният тип се препоръчва за фабрики, центрове за данни и обществени сгради.

IX. Проверка на околната среда и условията на употреба

Моля, потвърдете следните фактори на околната среда:

Околна температура (изисква се намаляване на номиналните стойности за високи температури)

Височина на монтаж

Наличие на прах, влага или корозивни газове

Изисква ли се сеизмично проектиране?
