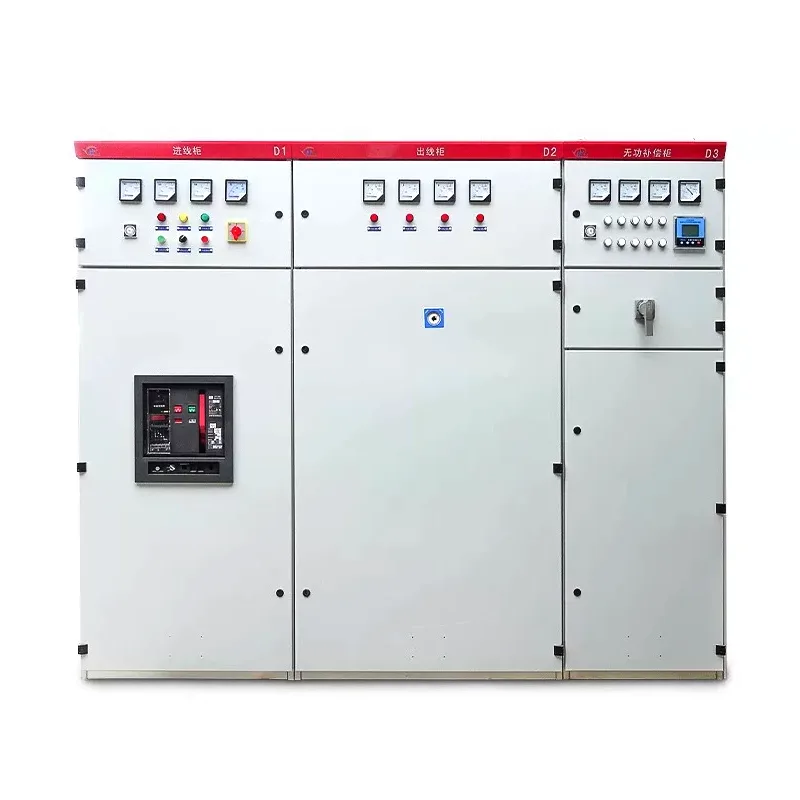

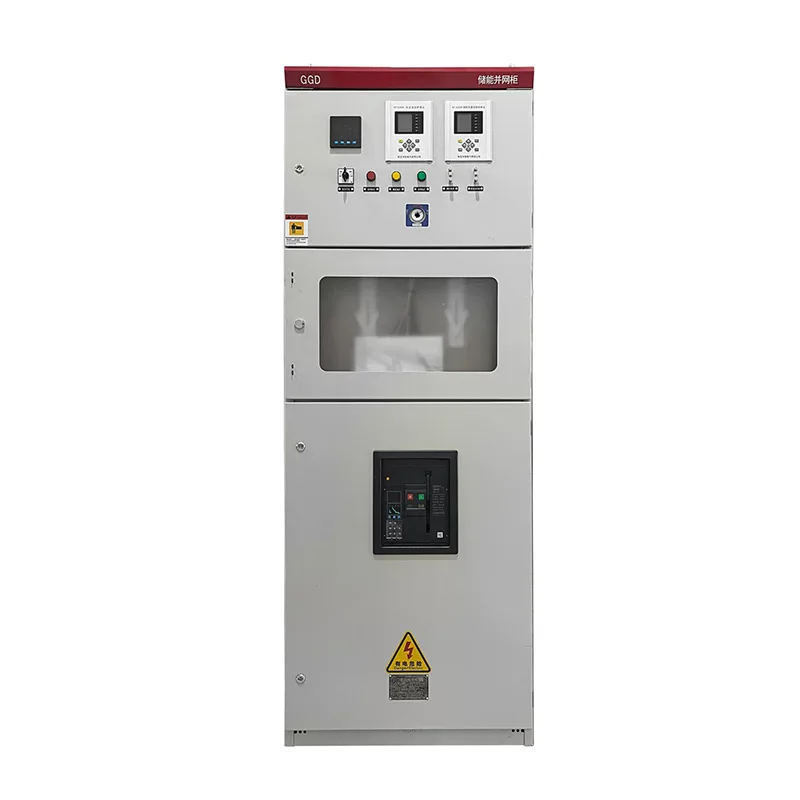

GGD AC комутационна апаратура за ниско напрежение

GGD AC нисковолтово разпределително устройство е широко използвано пълно разпределително устройство за ниско напрежение. Той се отличава с висока надеждност, лесен монтаж и поддръжка и конкурентна цена, което ви помага да спестите разходи. Изберете Shangming като ваш доставчик с увереност и получете безпроблемно обслужване на едно гише.

Какво представлява GGD AC комутационна апаратура за ниско напрежение?

GGD AC разпределителна уредба за ниско напрежение е зряла и широко използвана разпределителна разпределителна уредба за ниско напрежение, често използвана като основно разпределително или подразпределително оборудване в електроразпределителните системи. Това също е продукт, който Shangming може да достави в насипно състояние.

GGD е общ и зрял модел на разпределителна апаратура за ниско напрежение. „Ниско напрежение“ показва, че този продукт се използва за разпределение на електроенергия с ниско напрежение, като AC 380V/400V. Той интегрира прекъсвачи, шини, защитни и контролни компоненти, за да осигури безопасна и стабилна работа на електроразпределителната система.

Технически характеристики

Структура на шкафа: Разпределителната уредба GGD AC за ниско напрежение приема дизайн на шкаф с общо предназначение, сглобен с помощта на студено формовани стоманени секции чрез частично заваряване. Това води до шкаф с висока твърдост и товароносимост.

Модулен дизайн: Компонентите на рамката на шкафа и специализираните аксесоари се доставят от подцентър от стоманени профили, осигурявайки висока прецизност и качество на шкафа.

Система за разсейване на топлината: Шкафът разполага с различен брой вентилационни отвори в горната и долната част. Когато електрическите компоненти вътре генерират топлина, горещият въздух се издига и изтича през горните слотове, докато хладният въздух се допълва през долните слотове, образувайки естествен въздушен поток.

Степен на защита: Стандартната конфигурация обикновено е IP30. IP40 може да бъде персонализиран, за да отговаря на екологичните изисквания. Моля, свържете се с Shangming за подробности; нашият технически екип ще извърши анализ преди персонализирането.

Защо да изберете GGD AC комутационна апаратура за ниско напрежение?

Икономичност: В сравнение с изтеглящата се разпределителна уредба, GGD AC разпределителната уредба за ниско напрежение има по-опростена структура, елиминирайки сложни механизми за блокиране на чекмеджета и скъпи съединители, което води до 30%-50% по-ниска цена. Освен това неговите компоненти са много гъвкави, а резервните части са лесно достъпни.

Интуитивна работа и поддръжка: Фиксираната структура на GGD прави всички точки на свързване и окабеляване лесно видими, което улеснява проверките. В сравнение с потенциалните рискове от лош контакт на съединителя или образуване на дъга в разпределителна уредба тип чекмедже, фиксираните връзки с болтово закрепване предлагат по-висока надеждност при продължителна работа.

Висок капацитет на прекъсване: Номинален ток на прекъсване при късо съединение до 50kA.

Добра динамична и термична стабилност: Това разпределително устройство може да издържи на механичния стрес и термичния шок, генериран от токове на късо съединение.

Сценарии за приложение

Високата рентабилност и зрялата технология на комутационната апаратура за ниско напрежение GGD AC са причините, поради които много клиенти ги избират. Проектите, в които най-често сме си сътрудничили, включват:

Подстанции и електроцентрали: GGD може да се използва за преобразуване на енергия в AC 50Hz електрически системи с номинално работно напрежение от 380V.

Индустриални предприятия: Отговаря за управлението, разпределението на мощността и осветлението на големи двигатели.

Сгради: Основни разпределителни помещения в търговски комплекси и ж.к.

Кондензаторна компенсация: Обикновено се използва за компенсация на реактивна мощност в енергийни системи, т.е. компенсационни шкафове тип GGD.

Информация за поръчка

Ако сте сигурни, че трябва да поръчате шкафове GGD, моля, свържете се незабавно с Shangming и предоставете следната информация:

Основна електрическа схема (единична верига): Трябва да определим разположението на вътрешните прекъсвачи и шини.

Схема на спомагателна верига (втора верига): Контролна логика, светлинни индикатори и изисквания към инструмента.

Списък с компоненти: Независимо дали посочите конкретна марка прекъсвач, като Schneider, ABB, Chint и др.

Цвят на корпуса: По подразбиране е светло сив (RAL 7035), може да се персонализира.

ЧЗВ

В: Какъв размер прекъсвач може да се монтира в GGD шкаф?

A: GGD шкафовете имат много висока товароносимост. Основната входяща линия може да побере универсални прекъсвачи до 3150A или дори 4000A. Изходящите линии могат да бъдат гъвкаво подредени с автоматични прекъсвачи в лят корпус според изискванията.

Забележка: Когато персонализирате, трябва да уточните спецификациите на шините с нас, за да гарантираме, че площта на напречното сечение на медните шини отговаря на изискванията за повишаване на температурата на номиналния ток.

В: Колко ефективен е този шкаф за предотвратяване на прах и влага?

О: Стандартният GGD шкаф има степен на защита IP30.

В прашни фабрики или влажни мазета рейтингът може да бъде увеличен до IP40 чрез добавяне на уплътнителни ленти и защитни панели.

Въпреки това, тъй като разчита на естествени вентилационни канали, прекалено високият IP рейтинг ще повлияе на разсейването на топлината; трябва да се намери баланс между защита и разсейване на топлината.

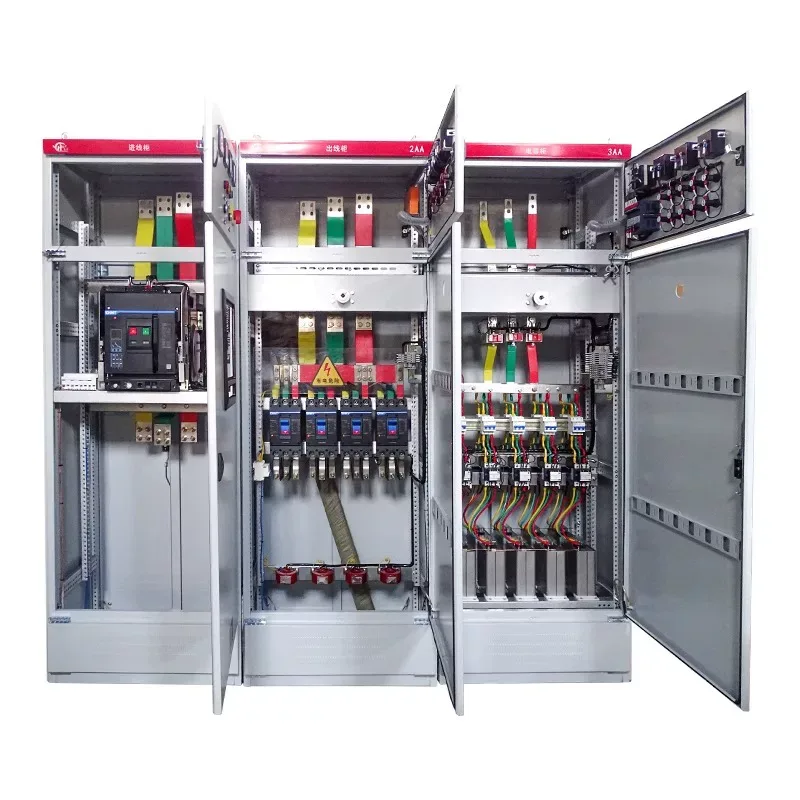

В: Шините вътре в GGD шкафа хоризонтално или вертикално ли са положени?

A: Шкафовете GGD обикновено използват хоризонтална подредба на шини в горната част.

Това оформление не само подобрява динамичната стабилност на шкафовете, но също така улеснява хоризонталното свързване на множество GGD шкафове.
