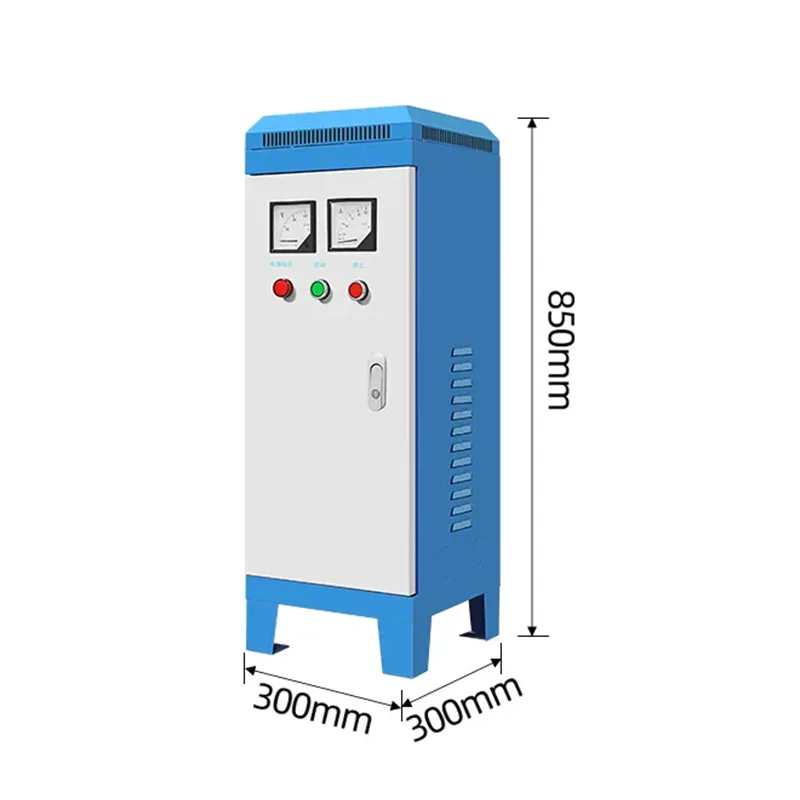

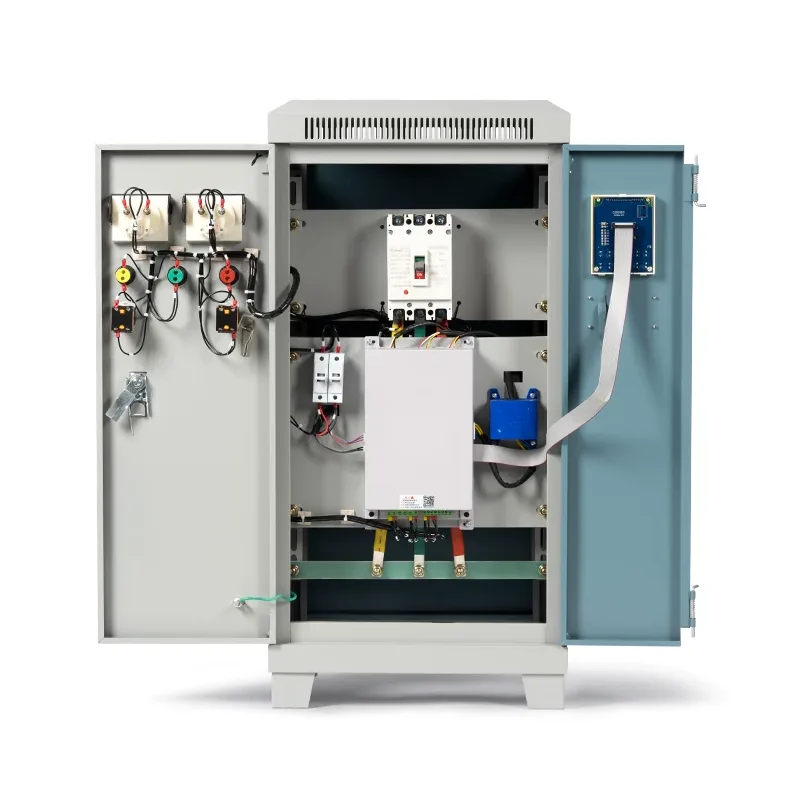

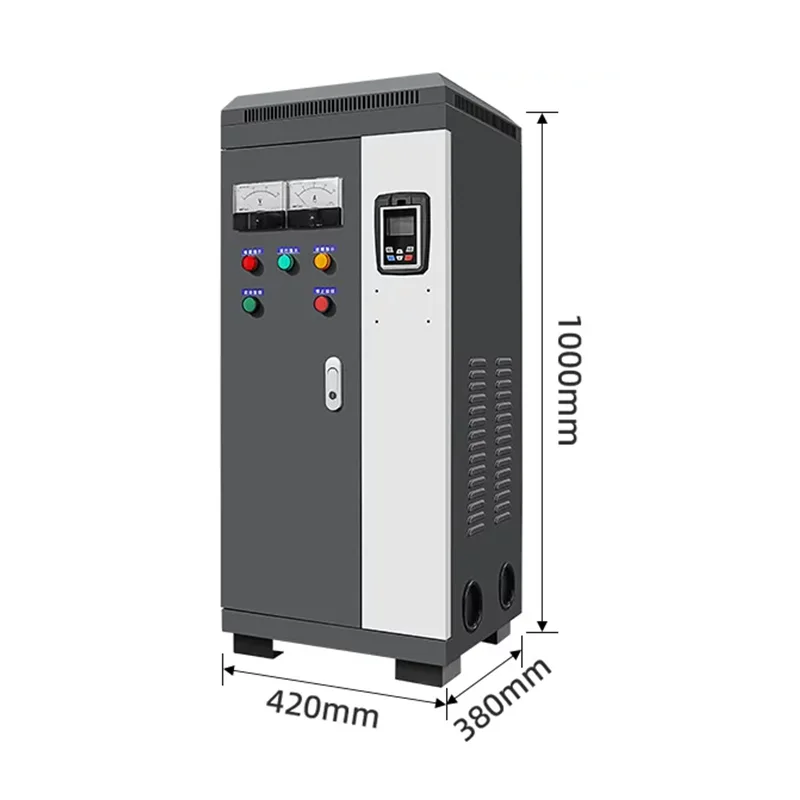

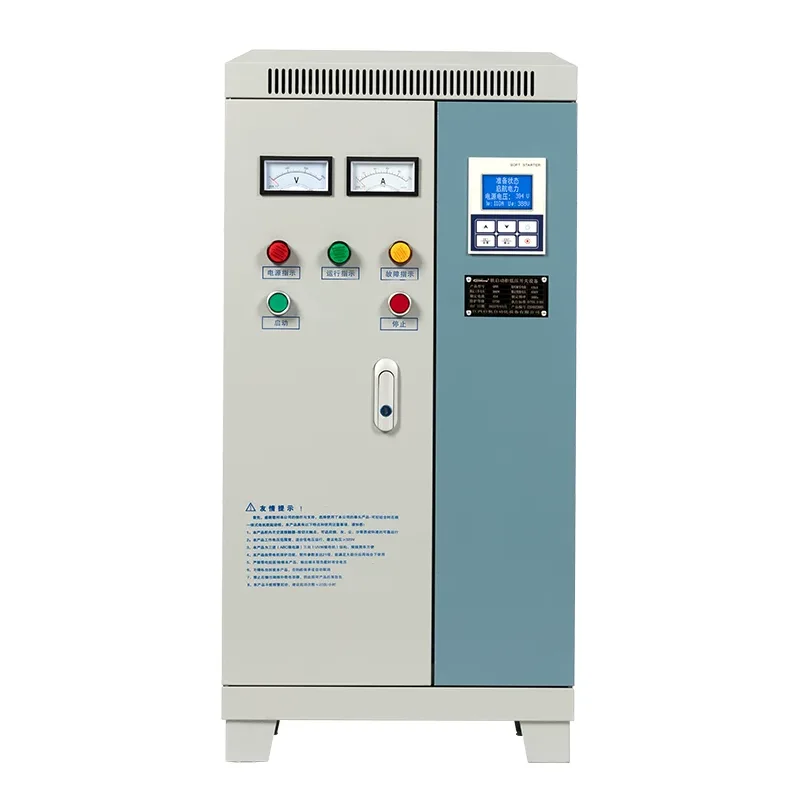

Разпределителен шкаф за плавно пускане с ниско напрежение

Shangming е производител и доставчик на разпределителни шкафове за плавно пускане с ниско напрежение от Китай. Това високоефективно, висококачествено оборудване не само изпълнява конвенционални функции за разпределение на мощността, но също така контролира стартовия ток и въртящия момент на двигателя чрез технология за плавен старт, намалявайки електрическите и механичните удари.

Защо е необходим разпределителен шкаф за плавно пускане с ниско напрежение?

Традиционното стартиране на пълно напрежение създава два основни проблема:

Токов скок: Стартовият ток може да достигне 5-7 пъти номиналния ток, лесно причинявайки внезапен спад в напрежението на мрежата, засягайки друго оборудване в същата линия и дори причинявайки неправилно задействане на прекъсвачите.

Механично износване: Огромният мигновен въртящ момент може да окаже огромно въздействие върху валовете на двигателя, ремъците, редукторите или тръбопроводите на водната помпа, като съкращава живота на оборудването.

Въпреки това, ако изберете нашия разпределителен шкаф за софтстартер с ниско напрежение, можете да контролирате напрежението чрез тиристори, което позволява на двигателя плавно да се повиши от нулево напрежение до номиналното напрежение. Стартовият ток обикновено е ограничен до около 2-3 пъти номиналния ток.

Принцип на работа

По време на фазата на стартиране разпределителната кутия за нисковолтов плавен стартер променя ъгъла на проводимост на тиристорите, като постепенно увеличава напрежението, приложено към двигателя, което позволява плавен старт.

След стартиране байпасният контактор се включва и софтстартерът влиза в състояние на покой. При спиране той също така контролира напрежението, така че постепенно да намалява, предотвратявайки ефекта на воден чук, причинен от внезапно изключване.

Ако не се използва мек стартер и вместо него се използва традиционен двигател, внезапното увеличение на тока по време на стартиране може да доведе до различни проблеми като спад на напрежението, удар на оборудването, колебания на мрежата и механично износване.

Технически параметри

Сценарии за приложение

Разпределителните шкафове за плавно пускане с ниско напрежение са идеални за приложения с голяма мощност на двигателя, чувствителни към стартов удар и където има изисквания за живот на оборудването и стабилност на електрическата мрежа. Освен това сме предоставили този продукт на клиенти в много различни индустрии.

Стъпки за инсталиране и първоначално пускане в експлоатация

Преди инсталиране се уверете, че разпределителното помещение има достатъчно място за разполагане на шкафа за разпределение на мощността на нисковолтовия плавен стартер с работен проход (препоръчителна ширина ≥ 1,2 m). Мястото за монтаж трябва да има равен под, а стоманената основа на канала трябва да бъде здраво заварена и заземена.

По време на монтажа проверете дали входът/изходът на кабела е отдолу навътре/отдолу навън или отгоре навътре/отгоре навън и планирайте кабелния канал или кабелната скара предварително. За шкафове за плавно пускане >110kW е необходимо устройство за принудително въздушно охлаждане.

По време на първоначалното пускане в експлоатация се уверете, че корпусът е непокътнат, боята е непокътната и маркировките са ясни.

След това проверете електрическите връзки, като проверите всяко окабеляване на първичната верига, за да се уверите, че няма разхлабени връзки или неправилни връзки.

Необходим е и тест за блокиране с пет доказателства, който проверява нормалната работа на всяка точка на блокиране. Симулирайте къси съединения и претоварвания, като използвате интегрираното защитно устройство, за да проверите точността на защитните действия.

Ако има вторична система, проверете нормалната работа на RS485 или други комуникационни интерфейси.

И накрая, извършете множество тестове за стартиране при условия на празен ход, като коригирате параметрите за стартиране до оптимални настройки.
