Wenzhou Shangming Electric Co., Ltd. е водещ производител и доставчик на първокласно електрическо оборудване.

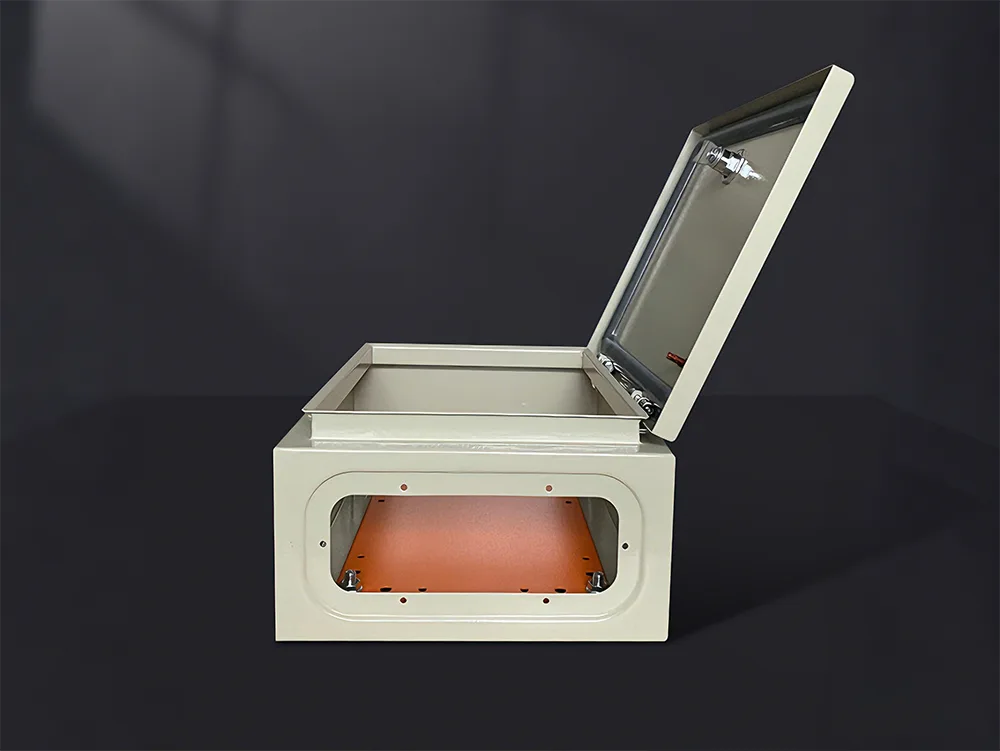

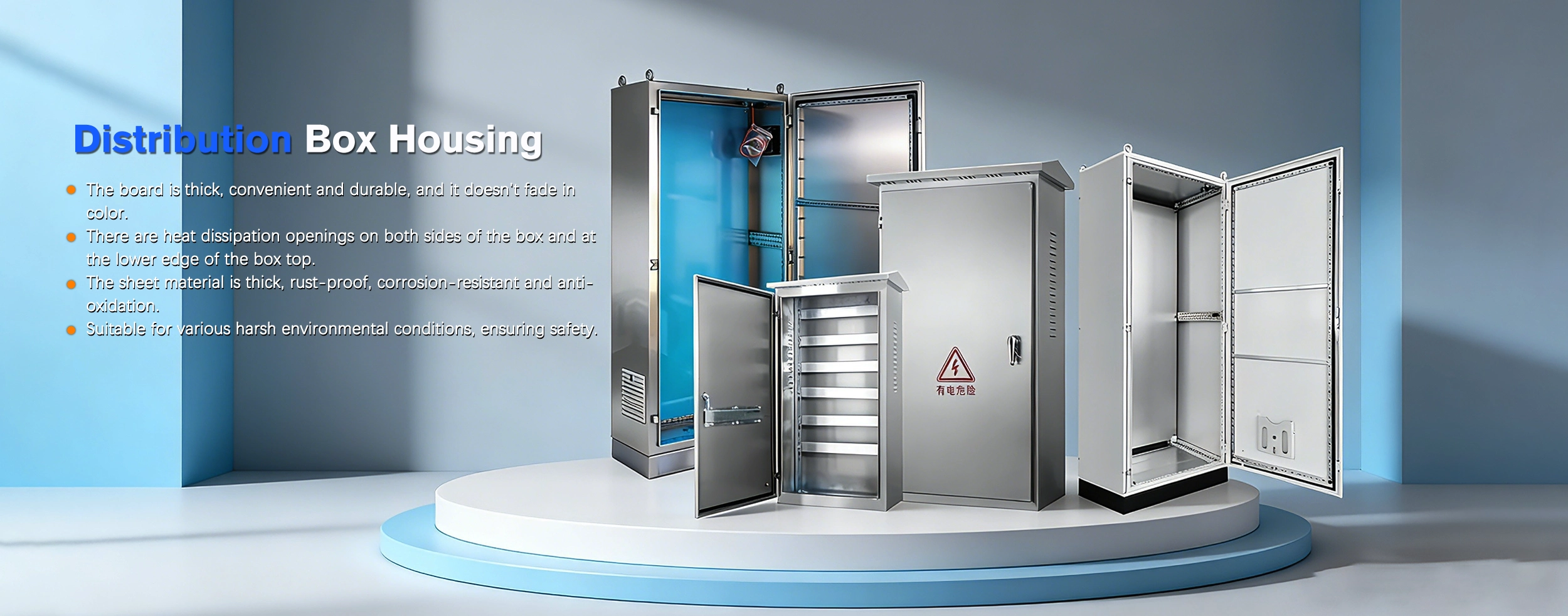

Shangmingе надежден производител и доставчик на кутии за разпределителни кутии. С нашия богат опит ние предлагаме продукти от различни материали и спецификации и можем също така да предоставим персонализирани решения, съобразени с вашите специфични нужди.

Ключови характеристики

1. Физическа защита: Осигурява защита срещу прах, вода и проникване на чужди тела, като същевременно предотвратява случаен контакт между персонал и компоненти под напрежение.

2. Безопасна изолация: Изолира оборудването с високо напрежение и силен ток от работната среда, като по този начин намалява рисковете от токов удар и пожар.

3. Платформа за монтаж на компоненти: Корпусът на разпределителната кутия включва DIN шини, монтажни скоби и предварително пробити отвори за улесняване на стандартизираната инсталация на компоненти като прекъсвачи и електромери.

4. Електромагнитно екраниране: Намалява до минимум въздействието на външните електромагнитни смущения върху вътрешните схеми за управление.

5. Адаптивност към околната среда: Чрез използването на различни материали и степени на защита корпусът е подходящ за широк спектър от среди, включително вътрешни, външни и индустриални настройки.

Структурни компоненти

Врата на шкафа: Предлага се във варианти с прозрачна и плътна врата; потребителските конфигурации са достъпни от Shangming.

Монтажна плоча: Метална плоча, използвана за вътрешно закрепване на компоненти; може да се сваля, за да се улесни сглобяването извън шкафа.

Нокаути: Предварително пробити входни портове за кабели, предназначени да поемат кабели с различни диаметри.

Уплътнение: Високоеластично уплътнение, облицоващо периметъра на панела на вратата, служещо като критичен елемент за осигуряване на определената степен на защита IP.

Заземяващ болт: От съществено значение за осигуряване на надеждно заземяване на металния корпус, като по този начин се предотвратява захранването на корпуса с електричество.

Сценарии за приложение

I. Изграждане на електроразпределителни системи за ниско напрежение

Нашите кутии за разпределителни кутии служат като разпределителни кутии за търговски сгради, жилищни етажи и разпределение на електроенергия в обществени зони.

Те действат като монтажни платформи за компоненти като прекъсвачи и устройства за остатъчен ток, улеснявайки стандартизирано окабеляване и защита на безопасността, като същевременно подобряват цялостната чистота и безопасност на електроразпределителната система.

II. Индустриално оборудване и управление на автоматизацията

Те функционират като контролни кутии за машини, контролни шкафове за автоматизирани производствени линии и кутии за PLC системи за управление.

Вътрешно те съдържат компоненти като контактори, релета и контролни модули, предпазвайки това електрическо оборудване от прах и замърсяване с масло, като същевременно улесняват интегрирането и поддръжката на оборудването.

III. Външно електроразпределение и инженерни проекти

Те служат като временни външни захранващи кутии, електроразпределителни блокове за строителни обекти и контролни кутии за пътно осветление.

Ако имате нужда от персонализиран продукт за тези приложения, препоръчваме да изберете висок клас на защита (напр. IP54 / IP65), за да осигурите устойчивост срещу вода, прах и дъжд.

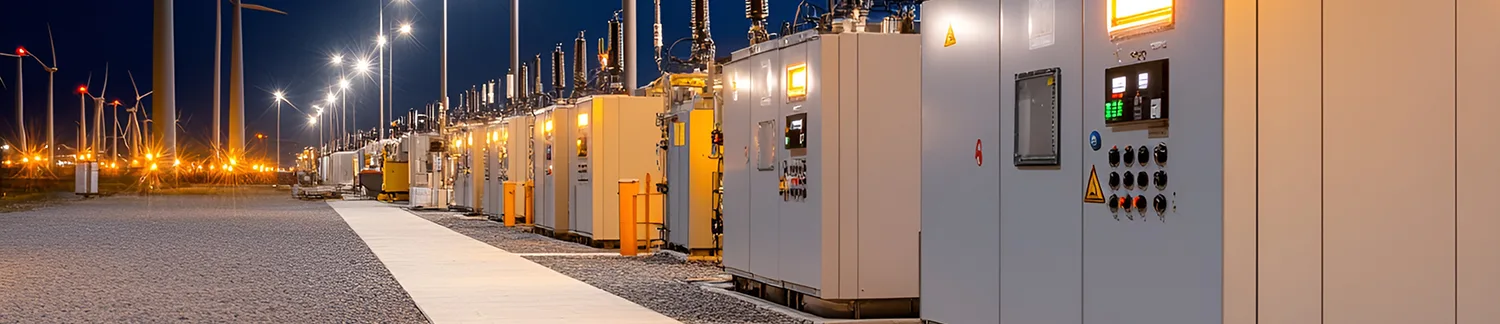

IV. Фотоволтаични и нови енергийни системи

Shangming предлага заграждения заPV комбинирани кутии, решетъчни фотоволтаични шкафове и контролни кутии за системи за съхранение на енергия.

Като основен корпус за ново енергийно оборудване, тези кутии осигуряват защита, изолация и място за монтаж, поддържайки изискванията за дългосрочна работа на открито.

V. Комуникации и инфраструктура

Можете да се свържете с нас за персонализиране на контролни кутии за комуникационно оборудване, разпределителни кутии за системи за ниско напрежение, захранващи кутии за системи за наблюдение и др.

Това гарантира защитата на комуникационното захранващо оборудване, предотвратява външни смущения и въздействие върху околната среда и подобрява цялостната стабилност на системата.

Какви фактори трябва да се имат предвид при избора на кутия за разпределителна кутия?

1. Размери и спецификации

Когато правите избор, не препоръчваме да избирате корпус, който просто пасва точно на компонентите. Площта, заета от вътрешните компоненти, не трябва да надвишава 80% от площта на основната плоча. Останалите 20% от пространството са запазени за окабеляване, разсейване на топлината и потенциално бъдещо разширение; следователно, винаги трябва да предвидите известна свобода при избора си.

Що се отнася до дълбочината, трябва да вземете предвид общата дълбочина на прекъсвачите (включително техните работни дръжки), каналите за кабели и самата врата на корпуса. Това е особено критично за силнотокови прекъсвачи с лят корпус, които имат значителни изисквания за дълбочина; неотчитането на това може да попречи на вратата да се затвори правилно.

2. Степен на защита (IP код)

Моля, изберете подходящата степен на защита въз основа на тежестта на инсталационната среда:

Вътрешни офиси/коридори: IP30 – IP40 е достатъчен.

Промишлени работилници: IP54 се препоръчва за осигуряване на защита срещу прах и пръски вода.

Външни/фотоволтаични системи: IP65 или по-висок е задължителен, а шевовете на вратите трябва да имат непрекъснато интегрирано уплътнение.

3. Материал и устойчивост на корозия

Студено валцована стомана: Най-универсалната опция, подходяща за повечето сухи вътрешни среди.

Неръждаема стомана (304/316): Подходящ за фармацевтични, хранително-вкусови и крайбрежни среди с високо излагане на солени пръски. Неръждаемата стомана 316 предлага превъзходна устойчивост на корозия в сравнение с 304.

4. Топлинно управление

Управлението на топлината често е пренебрегван аспект на разпределителните кутии с висока мощност. Препоръчваме да направите своя избор въз основа на следните сценарии:

Пасивно охлаждане: Ако топлината, генерирана в заграждението, е минимална, подходящ е напълно запечатан заграждение.

Активно охлаждане: Ако корпусът съдържа компоненти като задвижвания с променлива честота (VFD), плавни пускатели или високотокови контактори, трябва да изберете корпус, оборудван с вентилационни жалузи. В някои случаи може дори да се наложи да изберете модел с предварително пробити монтажни отвори за аксиален вентилатор за охлаждане.

Защита от слънчева светлина: За заграждения на открито препоръчваме структура с двоен покрив, за да се предотврати пряката слънчева светлина да причини рязко повишаване на вътрешните температури.

5. Лесна инсталация и работа

Посока на отваряне на вратата: Определете дали вратата с ляво или дясно отваряне е по-удобна предвид наличното пространство на мястото на монтаж. Някои от загражденията от висок клас на Shangming разполагат с врати, които са обратими (могат да бъдат конфигурирани да се отварят отляво или отдясно).

Вход/изход на кабела: Потвърдете дали кабелите ще влизат и излизат от горната или долната част на корпуса. Препоръчваме да изберете кутия, оборудвана с подвижна фланцова плоча; пробиването на входни отвори за кабели във фланцовата плоча предлага по-голяма гъвкавост и осигурява превъзходно уплътнение в сравнение с пробиването директно в тялото на корпуса.

Тип брава: Стандартна промишлена триъгълна брава, брава с ключ или пожаробезопасна ключалка.

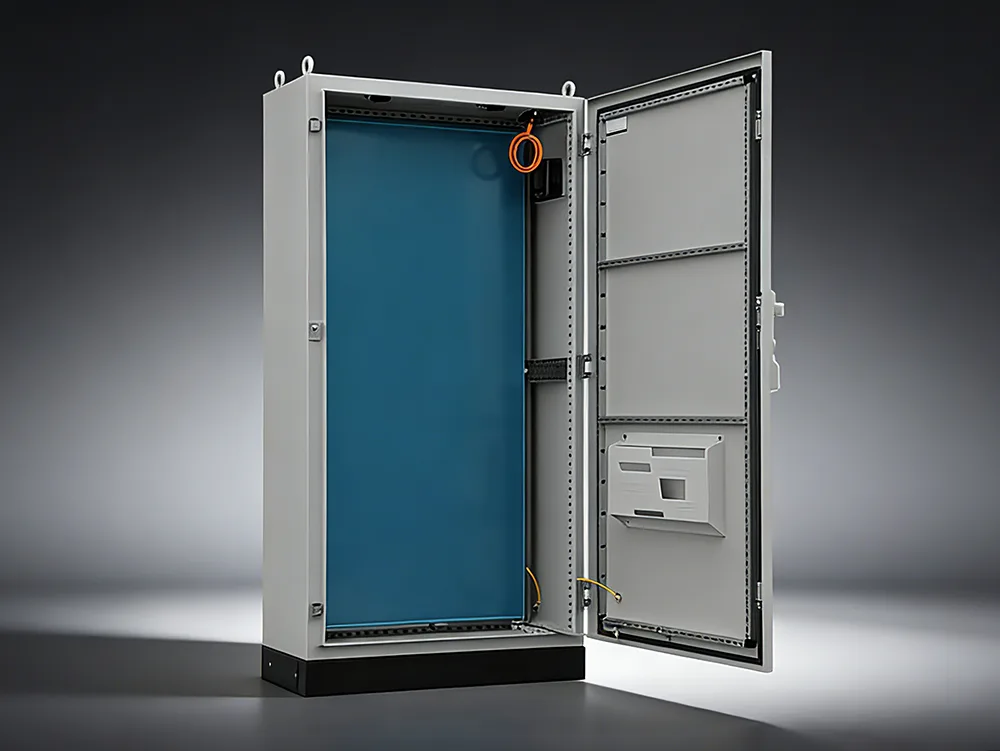

В допълнение към различни видовекутии за разпределителни кутии, Shangming също така предлага стоящи на пода шкафове за разпределение на захранването – ключов компонент от нашата висококачествена продуктова гама. Изберете нас като ваш дългосрочен доставчик, за да се възползвате от персонализирани решения на едно гише и цени директно от завода.

Ключови характеристики

Висока товароносимост: За нашите шкафове за подово разпределение на захранването обикновено използваме студено валцувани стоманени плочи с дебелина 2,0 mm или повече, които са или заварени, или сглобени, за да оформят структурата. Тази здрава конструкция позволява на шкафа да поддържа сигурно тежки прекъсвачи тип рамка, медни шини с голямо напречно сечение и трансформаторни кабели.

Модулен дизайн: Интериорът разполага с модулна система с отвори, позволяваща гъвкаво регулиране на напречните греди и монтажните плочи, за да отговарят на специфичните изисквания. Този дизайн улеснява удобни надстройки и разширения, когато е необходимо.

Вентилация и разсейване на топлината: Предвид високите нива на ток, които обикновено присъстват в шкафа, корпусът е оборудван с изпускателни отвори в горната част и отвори за всмукване на въздух в долната част, за да се осигури ефективен въздушен поток. Освен това клиентите могат да поискат персонализирана конфигурация за интегриране на система за охлаждане с принудителен въздух в продукта.

Общи класификации на кабинета

Въз основа на тяхната структурна форма, подовите шкафове се разделят основно на две основни категории:

1. Фиксиран тип

Характеристики: Вътрешните компоненти са твърдо монтирани чрез опорни скоби; веднъж окабелени, те не могат да бъдат преместени.

Приложения: Характеризира се с проста структура и ниска цена; обикновено се използва в настройки, където изискванията за непрекъснато захранване не са изключително строги.

Представителен модел: Променливотоков разпределителен шкаф за ниско напрежение тип GGD.

2. Изтеглящ се тип / Подвижен тип

Характеристики: Всяка отделна верига се помещава в отделно, независимо чекмедже.

Приложения: Изключително удобни за поддръжка. Ако конкретна верига се повреди, съответното чекмедже може просто да бъде издърпано и заменено с ново, без да е необходимо да прекъсвате основното захранване.

Представителни модели: усъвършенствани разпределителни шкафове тип GCK, GCS и MNS.

Подови срещу монтирани на стена разпределителни кутии: каква е разликата?

Препоръки за избор на продукт и конфигурация

Въз основа на вашите специфични изисквания на проекта, по време на предпродажбената фаза,Shangmingще препоръча най-подходящата конфигурация за вас. Най-общо казано, сценариите на приложения, които най-често поддържаме, са изброени по-долу, придружени от съответните препоръки за конфигурация.

1. Индустриално основно електроразпределение

Препоръчителна конфигурация:

Размери на шкафа: 1800–2200 mm (H) × 600–1000 mm (W) × 600–1000 mm (D)

Материал: Студено валцована стоманена ламарина (≥1,5 mm)

Степен на защита: IP30 / IP40

Структура: Единичен шкаф или свързани шкафове (модулен/разделим)

Интериор: Предназначен за монтаж на ACB / MCCB + Busbar System

2. Силовотокови / главни входящи линейни системи

Препоръчителна конфигурация:

Ширина: ≥800 мм

Дълбочина: ≥800 мм

Структура: Дизайн с двойна или много врати

Вътрешно пространство: Поддържа високотокови медни шини; включва запазено пространство за горен или долен кабелен вход.

3. Шкафове за управление на автоматизацията / PLC

Препоръчителна конфигурация:

Размери: 1600–2000 mm (H)

Материал: Прахово боядисана стоманена ламарина / Неръждаема стомана

Степен на защита: IP40 / IP54

Интериор: Монтажна плоча + DIN шини

4. Приложения на открито

Препоръчителна конфигурация:

Степен на защита: IP54 / IP65

Материал: неръждаема стомана (304/316) или прахово боядисана стомана за използване на открито

Характеристики: Дъждоустойчив навес + Уплътнителни ленти + Дизайн против конденз

5. Силно корозивни среди

Препоръчителна конфигурация:

Материал: Неръждаема стомана 304 / 316

Степен на защита: IP55+

Повърхностна обработка: Антикорозионно покритие

Как да извършвате рутинна поддръжка на стоящ на пода корпус на разпределителен шкаф?

1. Почистване и отстраняване на прах

Използвайте суха нетъкана кърпа и прахосмукачка, за да отстраните натрупания прах от вътрешността на шкафа; използването на мокри кърпи или директна струя сгъстен въздух е строго забранено.

Обърнете особено внимание на почистването на шините, изолаторите, дъговите улеи на прекъсвачите и вентилационните канали.

2. Затягане на електрическите връзки

Проверете всички болтови точки за разхлабване; използвайте динамометричен ключ, за да ги затегнете отново до посочените стойности на въртящия момент.

Ако се открият признаци на окисление или повреда от дъга, клемите трябва да бъдат полирани или заменени.

3. Функционално тестване на компоненти

Автоматични прекъсвачи: Уверете се, че операциите по ръчно отваряне и затваряне са плавни и че изключващият механизъм реагира.

Контактори/Релета: Проверете състоянието на контактите за износване и се уверете, че съпротивлението на бобината е в нормалния диапазон.

Кондензатори: Проверете за признаци на влошаване на капацитета, издуване или изтичане на електролит.

SPD (устройства за защита от пренапрежение): Уверете се, че прозорецът на индикатора за състояние е зелен и че индикаторът за влошаване не е задействан.

4. Тестване на ефективността на изолацията

Използвайте мегаомметър 500V или 1000V, за да измерите и потвърдите следното:

Съпротивление на изолация между фази: ≥ 1 MΩ;

Съпротивление на изолацията фаза-земя: ≥ 1 MΩ;

Ако измерените стойности паднат под тези стандарти, проучете за потенциални причини като проникване на влага или замърсяване.

5. Поддръжка на механичната структура

Проверете водещите релси и заключващите механизми на модулите тип чекмедже, за да се уверите, че не са залепнали или завързани. Смажете движещите се части с грес, специално предназначена за електрическо оборудване.

Периодично проверявайте функционалността на предпазните механизми "Five-Prevention" (заключване).

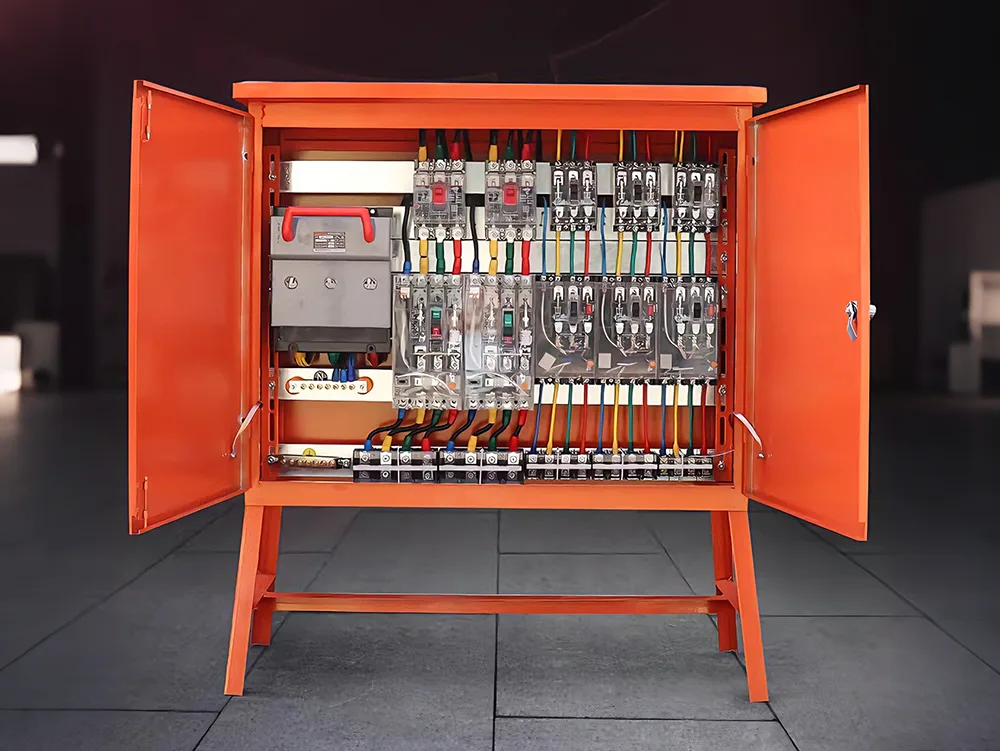

Все още търсите надежден производител и доставчик на комутационни апарати за високо и ниско напрежение? ИзберетеShangming Electricот Китай. Ние предоставяме професионални продукти и услуги, поддържаме различни нестандартни заявки за персонализиране и предлагаме индивидуални решения за вашите специфични нужди на проекта.

Категории продукти

1. Разпределителна апаратура за високо напрежение

Тази категория включва оборудване с номинално напрежение в диапазона от 3 kV до 35 kV и повече. Основната му функция е да получава и разпределя електрическа енергия; освен това, в случай на повреда в електропровод, той работи заедно с релейни защитни устройства за бързо прекъсване на токове на късо съединение, достигащи хиляди ампера.

Ключови компоненти:

Прекъсвачи за високо напрежение (вакуумни или тип SF6): Служат като основни елементи за гасене на дъгата.

Разединители (изолиращи превключватели): Осигуряване на видима физическа въздушна междина за осигуряване на безопасност по време на поддръжка.

Трансформатори за ток/напрежение: Понижаване на сигнали с високо напрежение в сигнали с ниско напрежение за измерване и измерване.

Типични модели: KYN28 (изтеглящ се тип с метално покритие), XGN (основен модул с пръстен от фиксиран тип).

2. Разпределителна апаратура за ниско напрежение

Тази категория включва оборудване с номинално напрежение 1000 V или по-малко. Неговата основна функция е да управлява крайното разпределение в енергийната система. Той разпределя електрическа енергия - понижавана от трансформатори - към различни подове, производствени линии или захранвано оборудване.

Ключови компоненти:

Въздушни прекъсвачи (ACB): Използват се за главни входящи линии или изходящи линии с голям капацитет.

Автоматични прекъсвачи с формован корпус (MCCB): Използват се за защита на разклонени вериги.

Кондензаторни компенсационни шкафове: Използват се за подобряване на фактора на мощността на системата и намаляване на разходите за електроенергия.

Типични модели:GGD (фиксиран тип), GCK/GCS/MNS (изтеглящ се/тип чекмедже).

Серии за високо и ниско напрежение: сравнение

Сценарии за приложение

Нашите комутационни апарати за високо и ниско напрежение намират широко приложение и често могат да бъдат разположени едновременно в рамките на една настройка, за да изпълняват различни функции. Можете да персонализирате цялостно решение, съобразено с вашите специфични изисквания.

Често срещани неизправности и решения за отстраняване на неизправности

Shangming е професионален производител, предоставящ цялостни следпродажбени услуги за техническа поддръжка. Освен това, придружавайки доставката на нашите продукти, ние предоставяме пълен набор от документация за проверка, както и указания за експлоатация и поддръжка. По-долу сме съставили списък с често срещани проблеми за справка.

1. Често срещани проблеми с комутационни уреди за високо напрежение

Симптом 1: Частичен разряд и съскащи шумове

Причини: Попадане на влага в изолационните компоненти; повърхностно натрупване на прах, водещо до пълзящо изхвърляне; или коронен разряд, причинен от неравности в точките на свързване на шини.

Решения:

1. Контрол на околната среда: Уверете се, че модулите за отопление и обезвлажняване вътре в шкафа функционират правилно.

2. Почистване без ток: Избършете изолаторите и втулките с безводен алкохол.

3. Ултразвуково откриване: Използвайте детектор за частичен разряд по време на работа, за да определите точното местоположение на източника на разряд.

Симптом 2: Високоволтовият прекъсвач не се затваря или отваря

Причини: Повреден двигател за съхранение на енергия; изгоряла управляваща верига (бобини за затваряне/отваряне); или механично задръстване на връзката поради изсъхнала смазка.

Решения:

Проверка на вторичната верига: Измерете съпротивлението на затварящите и отварящите намотки и се уверете, че спомагателното захранващо напрежение е в нормалния диапазон.

Механично смазване: Нанесете отново специализирана нискотемпературна смазка върху компонентите на механичната трансмисия.

2. Често срещани проблеми с разпределителната апаратура за ниско напрежение

Симптом 1: Ненормално повишаване на температурата във въздушните прекъсвачи (ACB)

Причини: Недостатъчно контактно налягане или окисляване на първичните щепселни контакти; разхлабени болтове на шина.

Решения:

Наблюдение на температурата: Използвайте инфрачервен термичен образ, за ​​да сканирате контактите и точките на свързване.

Поддръжка на контакти: Изключете захранването на системата, извадете ACB, почистете всички окислителни слоеве върху контактите и нанесете грес за електрически контакти.

Симптом 2: Издути или спукани кондензатори в шкафове за компенсация на реактивна мощност

Причини: Прекомерно хармонично съдържание в системата; или прегряване, причинено от чести превключвания на кондензаторите.

Решения:

Смяна на кондензатор: Незабавно сменете всички издути кондензатори, за да предотвратите изтичане на електролит, което може да доведе до късо съединение.

Инсталиране на серийни реактори: Инсталирайте серийни реактори в рамките на компенсационната верига за потискане на хармониците.

3. Общи недостатъци

Симптом: Кондензация—характеризира се с образуване на водни капчици по вътрешните стени на корпуса и следи от пламък, видими по повърхностите на изолационните компоненти.

Решение:

Уплътняване: Отворите за въвеждане на кабели в долната част на шкафа трябва да бъдат напълно запечатани с помощта на огнеупорна замазка, за да се блокира навлизането на влага от кабелния канал.

Интелигентно надграждане: Инсталирайте автоматизирана система за наблюдение на температурата и влажността, съчетана с кондензационен обезвлажнител, за да замените традиционните отоплителни панели.
