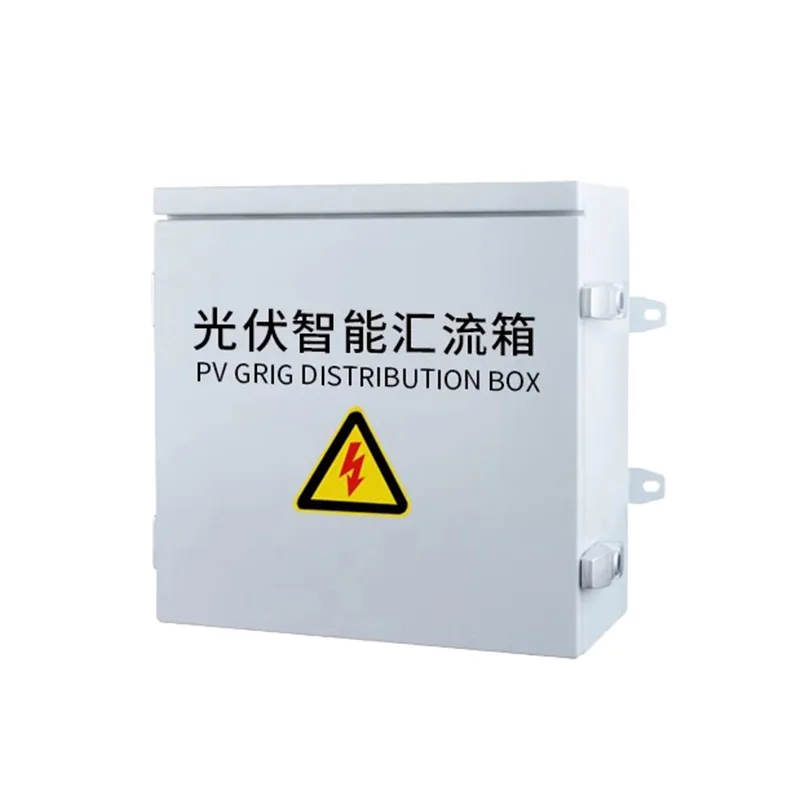

Фотоволтаична комбинирана кутия

Shangming е производител на висококачествени фотоволтаични комбиниращи кутии от Китай. Разполагаме със собствена фабрика с над 5 производствени линии, а продуктите със стандартни спецификации са лесно достъпни за покупка с бърза доставка. Персонализирането също е нашата сила; моля свържете се с нас, за да обсъдим решения и да получите безплатна оферта.

Защо са необходими фотоволтаични комбинирани кутии?

В средно голяма до голяма фотоволтаична електроцентрала обикновено има стотици или дори хиляди слънчеви панели. Ако всеки панел беше директно свързан към инвертора, това би причинило много проблеми. Първо, окабеляването би било разхвърляно, значително увеличавайки трудността на конструкцията, а потреблението на голямо количество DC кабел значително би увеличило разходите.

Едновременно с това загубите ще се увеличат и предаването на малки токове на големи разстояния ще доведе до значителни спадове на напрежението. По-късно поддръжката също ще се превърне в предизвикателство, тъй като ще бъде трудно бързото локализиране на дефектни низове.

Това е мястото, където идват комбиниращите кутии, които решават тези проблеми. Те действат като транспортен център, обединявайки малките потоци в единна продукция.

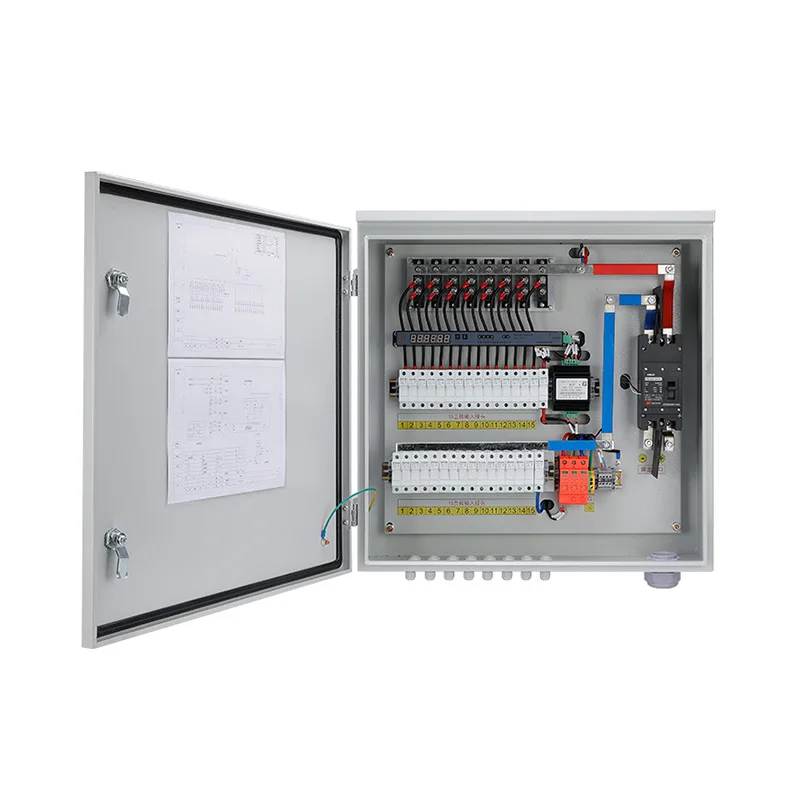

Състав на модула

Основни функции

Събиране на ток: Фотоволтаичната комбинирана кутия централно извежда постоянния ток от множество фотоволтаични модули, намалявайки броя на DC кабелите и понижавайки сложността и цената на системата.

Защита на системата: Комбинаторната кутия осигурява защита от свръхток, късо съединение, обратна връзка и защита от пренапрежение за всеки низ и общия изход, предотвратявайки ескалация на повреда.

Безопасна изолация: DC изключващ превключвател позволява бързо изключване по време на поддръжка или повреда, подобрявайки оперативната безопасност.

Мониторинг на работата: Ако е избран интелигентен модел, е възможно наблюдение в реално време на тока на низа, напрежението, температурата и състоянието на мълниезащита, което улеснява локализирането на повредата и анализа на ефективността.

Основни типове

Различните типове фотоволтаични (PV) комбиниращи кутии се различават по местоположение на инсталация, ниво на напрежение и ниво на интелигентност в системата, съответстващи на различни сценарии на приложение.

1. DC комбинираща кутия

Най-често срещан във фотоволтаични електроцентрали, инсталиран между фотоволтаични модули и DC инвертор.

Функция: Комбинира постоянен ток от множество фотоволтаични низове и го извежда към централизиран инвертор.

Основна конфигурация: Включва DC предпазители, DC прекъсвачи и SPD.

Приложими сценарии: Мащабни наземни електроцентрали, централизирани фотоволтаични системи.

2. Комбинираща кутия за променлив ток

Използва се основно в системи, използващи стрингови инвертори. Инсталира се между AC изходната страна на инвертора и повишаващия трансформатор.

Функция: Комбинира изходната променлива мощност от множество низови инвертори.

Основна конфигурация: AC прекъсвачи, AC защити от пренапрежение, превключватели за прекъсване; някои могат да включват и електромер.

Приложими сценарии: Търговски и промишлени покривни PV, наземни електроцентрали, използващи разпределени инвертори.

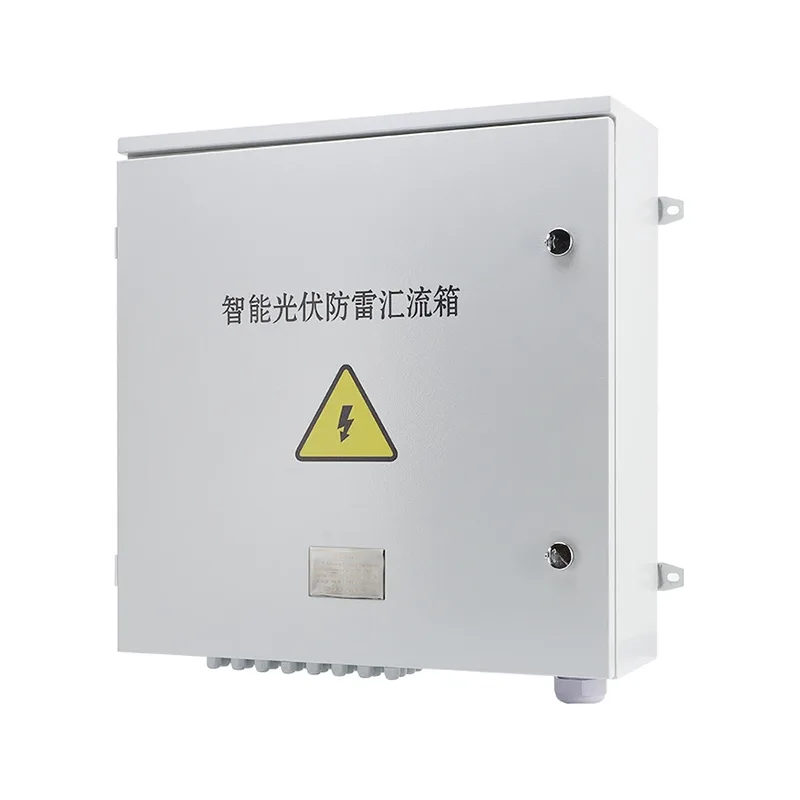

3. Интелигентна комбинирана кутия

Този тип кутия добавя модул за наблюдение към основната комбинирана кутия и в момента е основният избор за средни до големи електроцентрали.

Функции: В допълнение към комбинирането на тока, той може да следи тока на всяка входяща линия, общото напрежение, вътрешната температура и състоянието на защитата от пренапрежение в реално време.

Технически предимства: Чрез качване на данни персоналът по поддръжката може дистанционно да определи кои слънчеви панели са засенчени или повредени, което позволява прецизна поддръжка.

Гаранционно и следпродажбено обслужване

Shangming Factory предоставя гаранция за качество, по-специално 1-годишна гаранция за персонализирани продукти и 2-годишна гаранция за стандартни продукти. Гаранцията покрива дефекти на материала на корпуса, неизправности на компонентите (при нормална употреба) и проблеми с производствения процес. Не се покриват щети, причинени от неправилна инсталация, неправилна употреба, природни бедствия или неоторизирани модификации.

В случай на проблеми след продажбата, ние ще се справим с тях съгласно следния процес: Докладвайте проблема (предоставете снимки/видео на неизправността и номера на поръчката) → Техническият екип отговаря в рамките на 4 часа → Дистанционна диагностика (безплатни насоки за регулиране на параметри или подмяна на малки компоненти; безплатни резервни части в рамките на гаранционния период) → Ако проблемът не може да бъде разрешен, ще бъде организиран инженер за обработка на място или продуктът ще бъде върнат за ремонт/замяна (разходите в рамките на гаранционния период ще бъдат поети от нас); при спешни случаи първо могат да бъдат предоставени заместващи продукти, за да се сведат до минимум загубите на клиентите.
