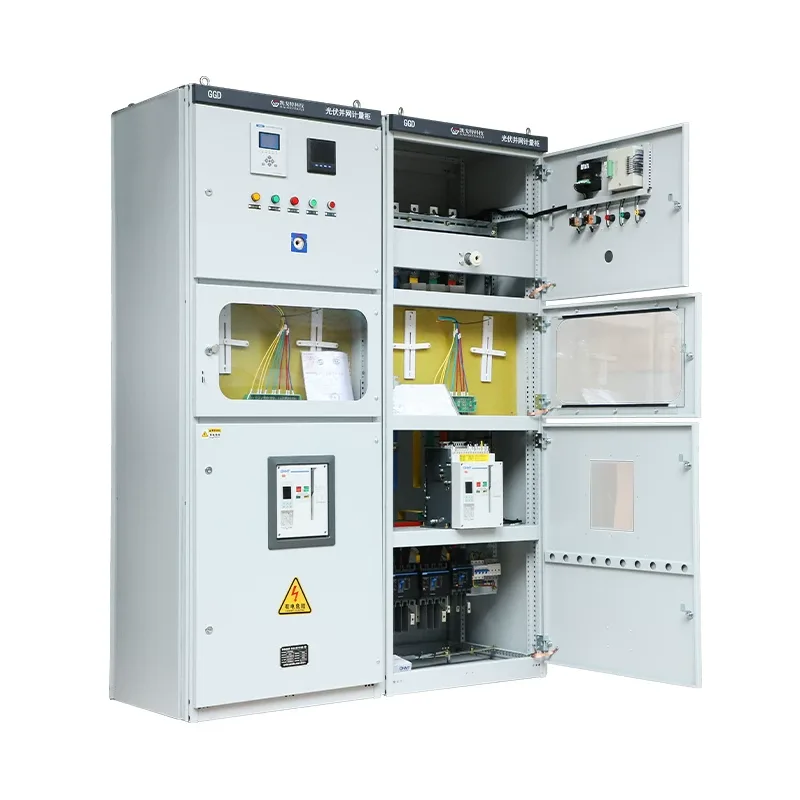

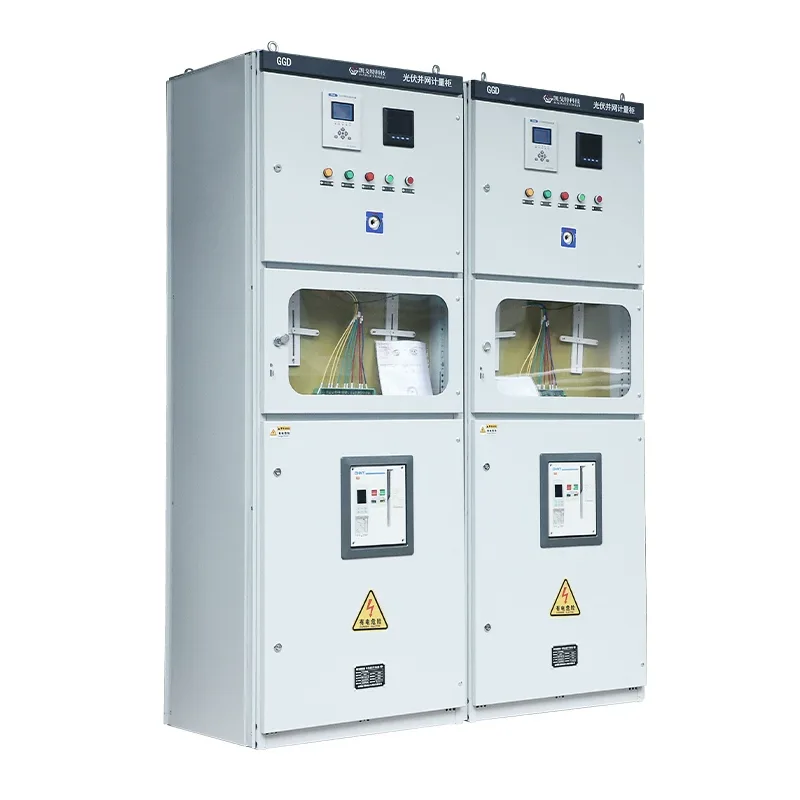

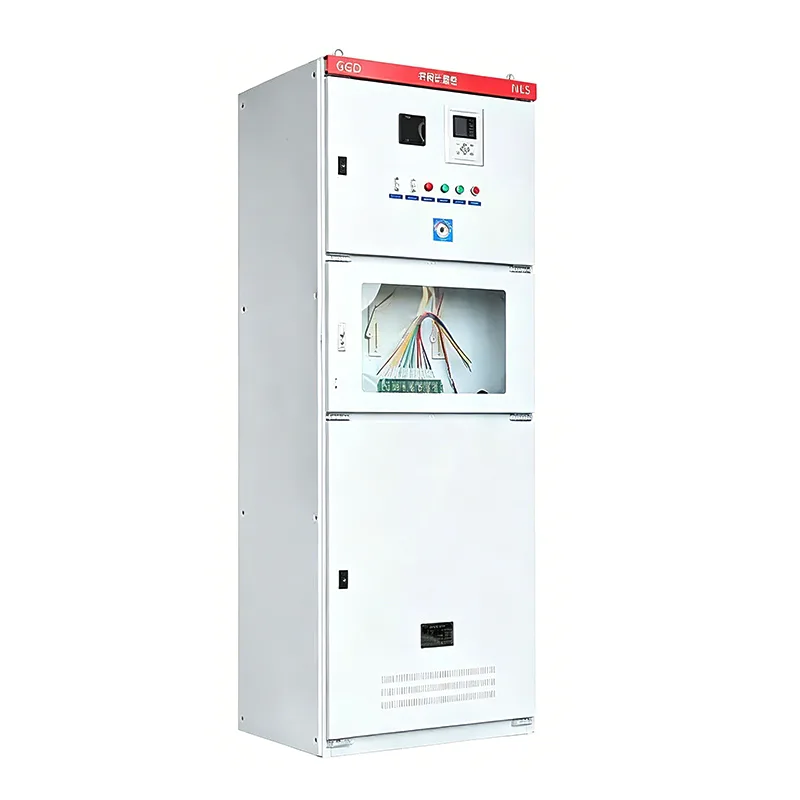

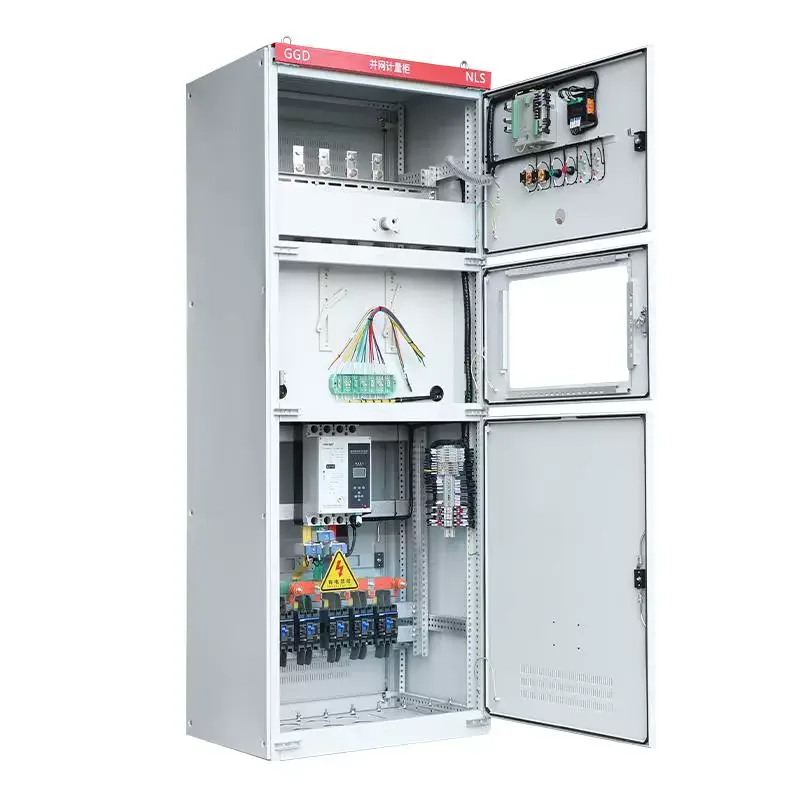

Фотоволтаичен шкаф, свързан към мрежата

Фотоволтаичните шкафове, свързани към мрежата, играят решаваща роля в защитата, измерването, изолацията, защитата от острови и обмена на данни. Те са проектирани и произведени от професионалния производител Shangming. Ние предлагаме гаранция и ще предоставим пълна документация и заверка с вашата поръчка.

Какви са функциите на фотоволтаичния шкаф, свързан към мрежата?

Събиране на мощност: Свързаният към мрежата фотоволтаичен шкаф събира изходната променливотокова мощност от един или повече низови инвертори.

Безопасна изолация: Когато мрежата е в процес на поддръжка или фотоволтаичната система работи неизправно, тя физически изключва захранването чрез прекъсвачи или прекъсвачи, като гарантира безопасността на персонала и оборудването.

Защитни функции: Фотоволтаичният шкаф, свързан към мрежата, има защита срещу свръхток, пренапрежение, ниско напрежение и честотни аномалии. Най-важното е, че разполага със защита срещу острови, като автоматично изключва точката на свързване към мрежата, когато главната мрежа не успее да предотврати обратно предаване на мощност и потенциален токов удар за персонала по поддръжката.

Измерване и мониторинг: Оборудването има вграден електромер, обикновено двупосочен, записващ както генерираната, така и консумираната електроенергия.

Разликата между фотоволтаичен шкаф, свързан към мрежата, и фотоволтаична комбинирана кутия

Предпазни мерки при инсталиране

Когато инсталирате фотоволтаичен шкаф, свързан към мрежата, той трябва да бъде инсталиран възможно най-близо до трансформатора или главния разпределителен шкаф. По-късите кабели водят до по-малък спад на напрежението. Ако кабелът е твърде дълъг, напрежението в точката на свързване към мрежата ще се повиши по време на пиковото генериране на мощност, задействайки защитата от пренапрежение на инвертора и причинявайки често прекъсване.

За външни кутии, свързани към мрежата, инсталирането на пряка слънчева светлина е строго забранено. Високите температури могат да доведат до термично задействане на прекъсвача, което води до фалшиво задействане. Препоръчваме да изберете място на северната стена на сграда или да монтирате сенник.

Моля, уверете се, че пред шкафа е оставено поне 800 mm-1000 mm работно пространство, за да се гарантира, че операторът може бързо да завърти превключвателя за изключване при спешни случаи.

ЧЗВ

В: Защо прекъсвачът на свързания към мрежата шкаф се изключва неочаквано по време на пиковото производство на електроенергия по обяд?

A: Причини за разследване:

Пренапрежение в мрежата: Това е най-честата причина. Производството на слънчева енергия е най-силно по обяд и ако консумацията на електроенергия наоколо е ниска, напрежението в точката на свързване към мрежата ще се повиши. Когато напрежението превиши защитната граница, зададена от свързания към мрежата шкаф, шкафът автоматично ще се изключи.

Изключване на температурата: Лошо разсейване на топлината в свързания с мрежата шкаф. Силният поток на ток по обяд води до прекалено висока вътрешна температура на шкафа, което води до неизправност на термичната защита на прекъсвача.

Неподходяща настройка: Токът на настройка на прекъсвача е твърде близък до максималния изходен ток на инвертора.

Решения: Проверете записите за напрежение. Ако напрежението на мрежата е твърде високо, свържете се с бюрото за захранване, за да намалите крана на трансформатора или да коригирате настройките за защита.

Въпрос: Какви са последствията, ако предпазителят от пренапрежение в свързания с мрежата шкаф е повреден и не бъде заменен?

О: Това няма да повлияе на производството на електроенергия в краткосрочен план, но ще загуби защита от мълнии. Слънчевите електроцентрали са разположени предимно на открити покриви, където индукцията на мълнии е изключително честа. В случай на индуцирана мълния високото напрежение може директно да проникне в свързания с мрежата шкаф и да навлезе в инвертора, причинявайки изгаряне на компоненти на стойност стотици хиляди юани.

Препоръчваме, ако прозорецът за състояние на SPD стане червен, той трябва да бъде заменен незабавно.

Въпрос: Може ли да се използва обикновен разпределителен шкаф за ниско напрежение, за да се замени специализираният фотоволтаичен шкаф, свързан към мрежата?

О: Не, не може да бъде директно заменен. Обикновените разпределителни шкафове нямат двупосочно измерване, логика за защита срещу острови и функционалност за изключване при ниско напрежение.

Бюрото за захранване ще се съсредоточи върху проверката на тези специфични за фотоволтаиците компоненти по време на изпитването за приемане. Ако бъде направена принудителна подмяна, проектът няма да бъде приет.
