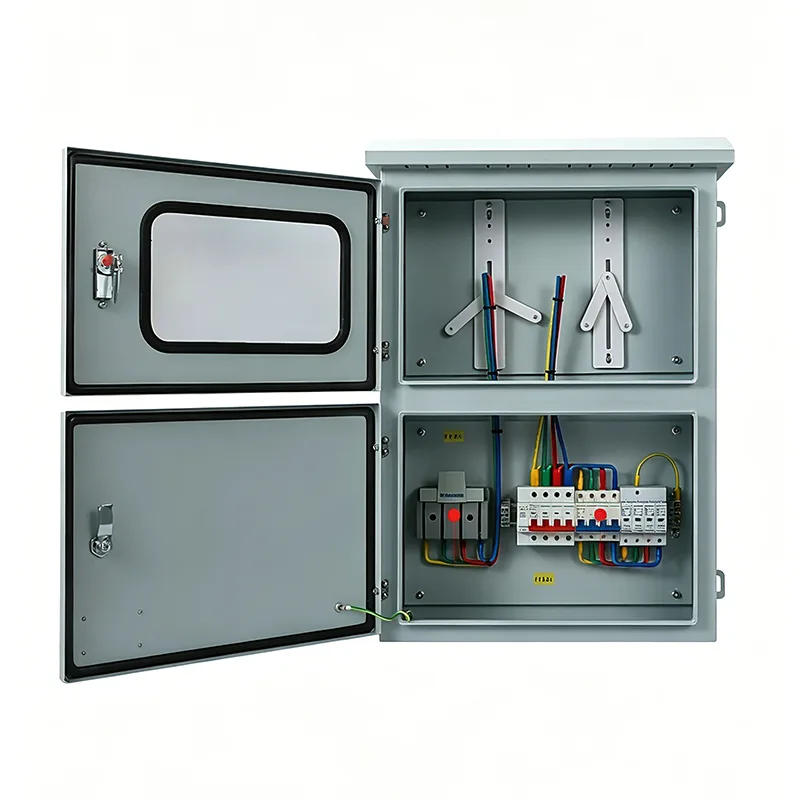

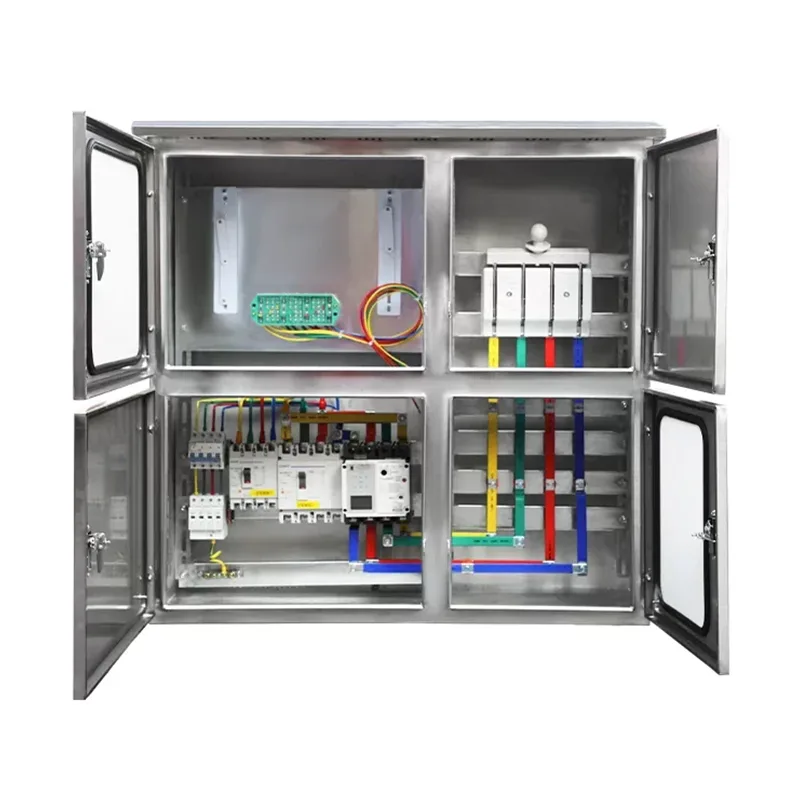

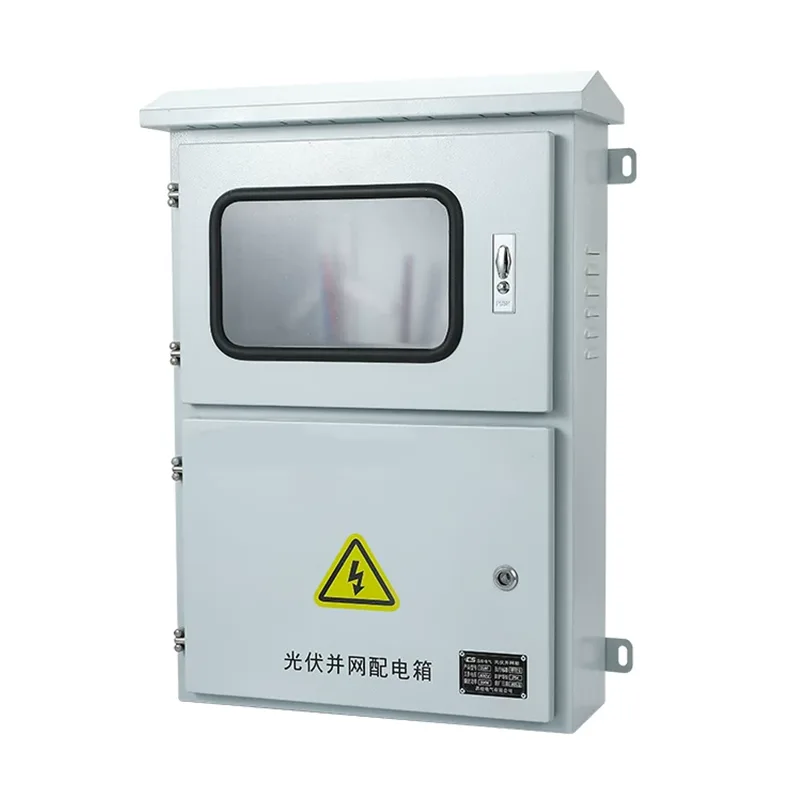

Външна фотоволтаична съединителна кутия, свързана към мрежата

Външните фотоволтаични разклонителни кутии, свързани към мрежата, се използват между страната на DC на фотоволтаичната система за генериране на електроенергия и инвертора. Ако искате да персонализирате този продукт на конкурентна цена, можете да изберете Shangming и ние ще станем ваш доверен доставчик.

Основни функции

Външната фотоволтаична съединителна кутия, свързана към мрежата, включва защита, изолация и наблюдение. Ние поддържаме персонализирани номера на вериги, маркови компоненти и интелигентни функции. За конкретни конфигурационни решения и оферти, моля свържете се с нас.

1. Стрингови връзки и разпределение на тока

Фотоволтаичните електроцентрали се състоят от множество слънчеви панели, свързани последователно. Съединителната кутия, свързана към мрежата, служи като механизъм за конвергираща и шунтираща защита.

Конвергентна функция: Тя събира DC мощността от множество низове към една шина за изход към инвертора, опростявайки окабеляването и спестявайки разходи за DC кабел.

Маневрена защита: Всеки вход е оборудван с независим DC предпазител. Когато възникне късо съединение в един низ, повредата е ограничена до този клон, без да засяга нормалното генериране на енергия на други низове.

2. Защита от мълния и пренапрежение

Тъй като фотоволтаичните панели се инсталират на открити покриви или на земята, те са силно податливи на удари от мълния. Защитата от пренапрежение, вградена в съединителната кутия, може да усети мигновено високо напрежение в линията и да разреди пренапрежението към земята в рамките на наносекунди.

Той служи като първа защитна линия преди инвертора, предотвратявайки индуцирани мълнии, които могат да повредят електронните компоненти на инвертора.

3. Безопасно изолиране и физическо изключване

Корпусът е оборудван с високоволтов DC изолиращ превключвател или прекъсвач. Когато е необходима поддръжка на инвертора или оборудването надолу по веригата, ръчното изключване на съединителната кутия гарантира, че страната за поддръжка е напълно изключена, защитавайки безопасността на персонала.

Свързаният с мрежата корпус на Shangming е с висока производителност и надеждност, позволявайки безопасно прекъсване на тока, докато системата работи, предотвратявайки генерирането на опасни дъги, които могат да причинят пожар.

4. Защита срещу обратно зареждане

Сутрин, вечер или в облачни дни изходното напрежение на различните струни може да се различава. Без защита струните с по-високо напрежение могат да текат ток обратно в струни с по-ниско напрежение.

Предлагат се опционални диоди за обратно зареждане, които гарантират, че токът тече само еднопосочно към инвертора, предотвратявайки локално прегряване или дори пожар, причинен от обратен ток.

5. Опазване на околната среда и мониторинг на състоянието

Тъй като този продукт трябва да се инсталира на открито, корпусът има степен на защита IP65/IP66 за предотвратяване на корозия от дъждовна вода и UV стареене. Вътрешните прецизни компоненти работят надеждно през целия 25-годишен живот на електроцентралата.

Опционалната интелигентна функция за наблюдение следи тока, напрежението и вътрешната температура на всеки низ в реално време и незабавно алармира в случай на необичайно генериране на енергия.

Защо фотоволтаичните разклонителни кутии, свързани към мрежата, трябва да бъдат водоустойчиви за използване на открито?

Фотоволтаичните системи обикновено се инсталират на покриви или на открити площи, а свързаните към мрежата разпределителни кутии трябва да издържат на следните сериозни предизвикателства:

Екстремни температурни вариации: Летните температури могат да достигнат над 70°C, докато зимните могат да паднат до -30°C.

UV радиация: Дългосрочното излагане на слънчева светлина на открито изисква UV стабилност; в противен случай те са склонни към стареене.

Влага и кондензация: Те трябва да са устойчиви на дъжд и да са снабдени с вентил за обезвъздушаване за отвеждане на вътрешната кондензация и предотвратяване на навлажняване на електрическите компоненти.

Следователно, за нормална употреба и за избягване на честа поддръжка по време на работа, поддържане на стабилна производителност и продължителност на живота, водоустойчив дизайн на открито е от съществено значение.

Сценарии за приложения и препоръки за конфигурация

Външните фотоволтаични разклонителни кутии на Shangming, свързани с мрежата, могат да се използват в цялата верига на фотоволтаичната индустрия, от жилищни покриви до големи наземни електроцентрали. Ние ще предоставим препоръки за конфигурация въз основа на общи сценарии.

1. Жилищни разпределени фотоволтаични системи

Този тип употреба е много често срещана, обикновено се монтира на покриви или стени на вили или самостоятелно построени къщи в селските райони. Той събира няколко фотоволтаични панела от различни ориентации на покрива и осигурява основна защита от мълнии.

Препоръки за конфигурация: Кутията трябва да има изчистен външен вид и малък размер, 1-4 стрингови входа и да бъде оборудвана с високочувствителен противопожарен мониторинг.

2. Промишлени и търговски покривни електроцентрали

В този случай мрежовата кутия се монтира на плоските покриви на фабрични цехове, логистични складове или големи търговски центрове. За средно голям капацитет за генериране на електроенергия, той предварително комбинира десетки фотоволтаични струни, преди да влязат в стрингов инвертор.

Препоръки за конфигурация: Кутията се нуждае от висока устойчивост на корозия, 8-16 низови входа и обикновено включва интелигентен комуникационен модул, за да улесни персонала по поддръжката да преглежда тока на всеки клон в стаята за наблюдение.

3. Мащабни наземни електроцентрали и слънчеви пустини

Кутиите за събиране, разпределени в пустини, планини или големи открити пространства, се наричат ​​​​комбиниращи кутии. Като първични комбиниращи устройства, те събират ток от хиляди слънчеви панели и го предават на централизиран инвертор.

Препоръка за конфигурация: IP66, предназначен за 1500V високоволтови системи, оборудван с анти-реверсни диоди и прецизни функции за наблюдение на низа, и включващ активни охлаждащи/дихателни клапани.

4. Сценарии за слънчева енергия + трансгранично приложение

Слънчеви навеси: Осигурете захранване на станции за зареждане на електрически превозни средства. Съединителната кутия е инсталирана на колоните на навеса за кола, за да предпази зарядните станции надолу по веригата от слънчеви удари.

Селскостопански слънчеви и рибарски слънчеви допълнителни системи: Инсталирани на скоби над земеделска земя или рибарници. Съществуват специални изисквания за устойчивост на влага и устойчивост на киселинна/алкална корозия; препоръчва се неръждаема стомана.

Защо да изберете нас?

Shangming произхожда от Yueqing, Wenzhou, Китай, регион, известен като "електрическата столица на Китай". Възползвайки се от добре развитата индустриална верига на клъстера за електрическа индустрия на Yueqing, ние създадохме стриктна и ефективна система за производство и контрол на качеството. Нашето продуктово портфолио обхваща над 200 серии и 6000+ модела, отговарящи на основните световни електрически стандарти.

Изборът на нашите интелигентни пълни комплекти оборудване интегрира IoT сензори и функции за дистанционно наблюдение, което позволява наблюдение в реално време на параметри като температура, влажност и ток. Това гарантира стабилна работа и безопасно захранване.
