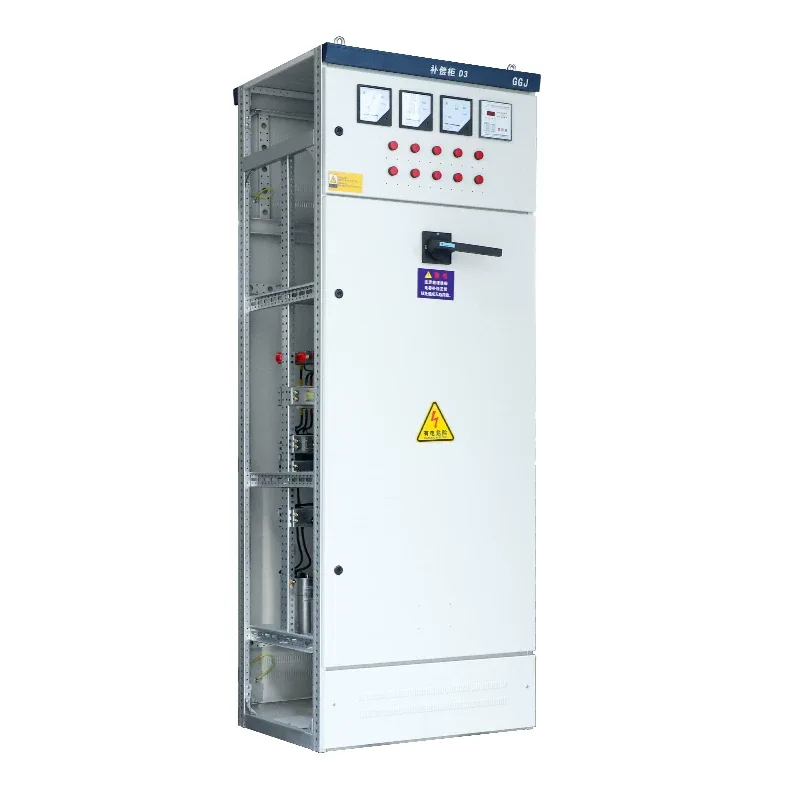

GGJ Кабинет за компенсиране на реактивна мощност при ниско напрежение

Шкафът за компенсиране на реактивна мощност с ниско напрежение GGJ е един от често срещаните модели, които Shangming може да предостави. Като фабрика, ние предлагаме продукта директно на вас на конкурентна цена. Този продукт може да подобри фактора на мощността, да спести енергия и да намали консумацията и да подобри качеството на работа на електрическата мрежа.

Основен работен принцип

Основната задача на GGJ шкафа за компенсиране на реактивна мощност при ниско напрежение е да използва водещия ток, генериран от кондензатори, за да компенсира изоставащия ток, генериран от индуктивни товари, със специфична логика и стъпки.

1. Наблюдение в реално време: Интелигентният контролер взема проби от системното напрежение, ток и фактор на мощността (cosφ);

2. Преценка на търсенето: Когато cosφ < зададената стойност (обикновено 0,92–0,95), се инициира компенсация;

3. Автоматично превключване: Кондензаторните банки се включват според предварително зададени стратегии (циклично/кодирано/размито управление);

4. Превключване при преминаване през нулата (по избор): Тиристорните превключватели (TSC) се използват за постигане на превключване при нулев пусков ток, което удължава живота на кондензатора.

Защо са необходими шкафове за компенсация на GGJ?

Повечето индустриални товари, като двигатели, трансформатори и заваръчни машини, са индуктивни товари. Тези устройства консумират не само активна мощност, но и значително количество реактивна мощност за установяване на магнитното поле.

Без компенсация факторът на мощността ще намалее (под 0,9), което ще доведе до големи колебания на напрежението в електрическата мрежа, загуба на мощност на трансформатора и дори глоби от енергийната компания.

След инсталиране на GGJ шкаф за компенсиране на реактивна мощност с ниско напрежение, чрез свързване на кондензатори, се генерира реактивният ток, необходим за индуктивния товар, като по този начин се подобрява факторът на мощността на главната линия (обикновено настроен между 0,92 и 0,98).

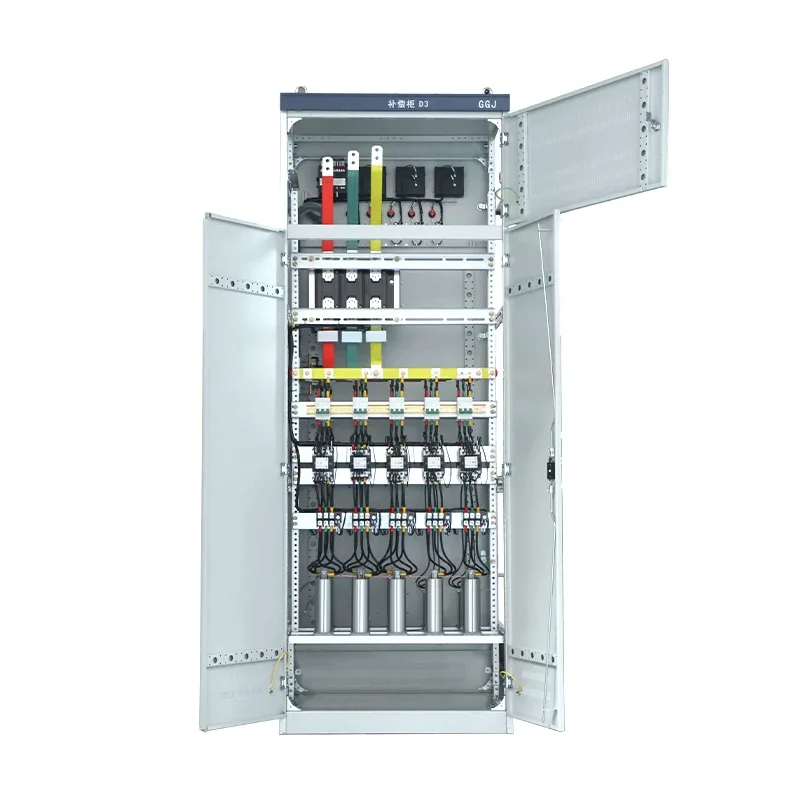

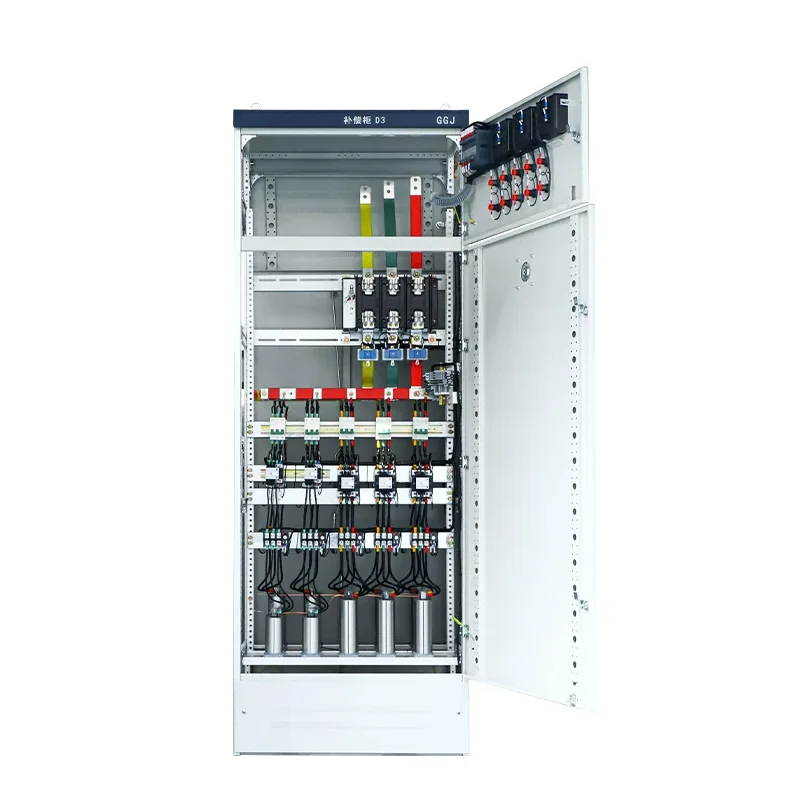

Основни компоненти

Шкафът за компенсиране на реактивна мощност с ниско напрежение GGJ на Shangming не е просто разпределително устройство. Той интегрира следните компоненти с прецизност, осигурявайки надеждно качество и стабилна производителност чрез нашите строги процеси и процедури за тестване.

● Автоматичен контролер за реактивна мощност: Отговаря за мониторинг в реално време на фактора на мощността на електрическата мрежа. Когато падне под зададената стойност, автоматично издава команда за свързване на кондензатори.

● Самовъзстановяващ се кондензатор с ниско напрежение: Основният компонент за съхранение на енергия, осигуряващ усъвършенстван реактивен ток.

● Превключващи превключватели: Включва специални кондензаторни контактори и композитни превключватели. Първият е механичен превключвател с устройства за потискане на пусковия ток, докато вторият постига превключване при преминаване през нулата, елиминирайки искрите и пусковия ток, подходящ за приложения с чести превключвания.

● Сериен реактор: Използва се за потискане на хармониците и ограничаване на пусковия ток по време на превключване на кондензатора, като предпазва кондензаторите от изгаряне.

● Предпазител: Осигурява защита от късо съединение.

Основни предимства

1. Икономия на енергия и намаляване на разходите: Шкафът за компенсиране на реактивната мощност с ниско напрежение GGJ подобрява фактора на мощността, като избягва санкциите от таксите за регулиране на мощността на енергийното бюро. Това е често срещан проблем, с който се сблъскваме, когато работим с местни китайски клиенти, и е дизайн, който отговаря на техните нужди. Намалява линейния ток и загубите на мед (I²R), спестявайки 5%–15% от сметките за електроенергия.

2. Подобрено качество на захранването: Компенсационният шкаф стабилизира напрежението на шината, предотвратявайки спадове на напрежението, причинени от стартиране и изключване на двигателя, освобождавайки капацитет на трансформатора и забавяйки инвестициите за разширяване на капацитета.

3. Автоматизирана работа: Използваме усъвършенстван дизайн, гарантиращ стабилна работа. Оборудването може автоматично да се включва и изключва 24/7 без ръчна намеса. Може да диагностицира самочесто срещани неизправности като повреда на кондензатор и аларми за прегряване. Техническа поддръжка е достъпна от Shangming по всяко време.

4. Висока безопасност: Кондензаторите използват технология за самовъзстановяване от сух тип, като автоматично изолират повредите и предотвратяват експлозии. Реакторът потиска резонанса, предотвратявайки компенсацията да стане катастрофална.

Сравнение на GGJ с други методи за компенсация

GGJ е кралят на рентабилността, осигурявайки най-икономичната компенсация на реактивната мощност в системи с хармонично управление в стационарно състояние.

Често срещани неизправности и предложения за отстраняване на неизправности
