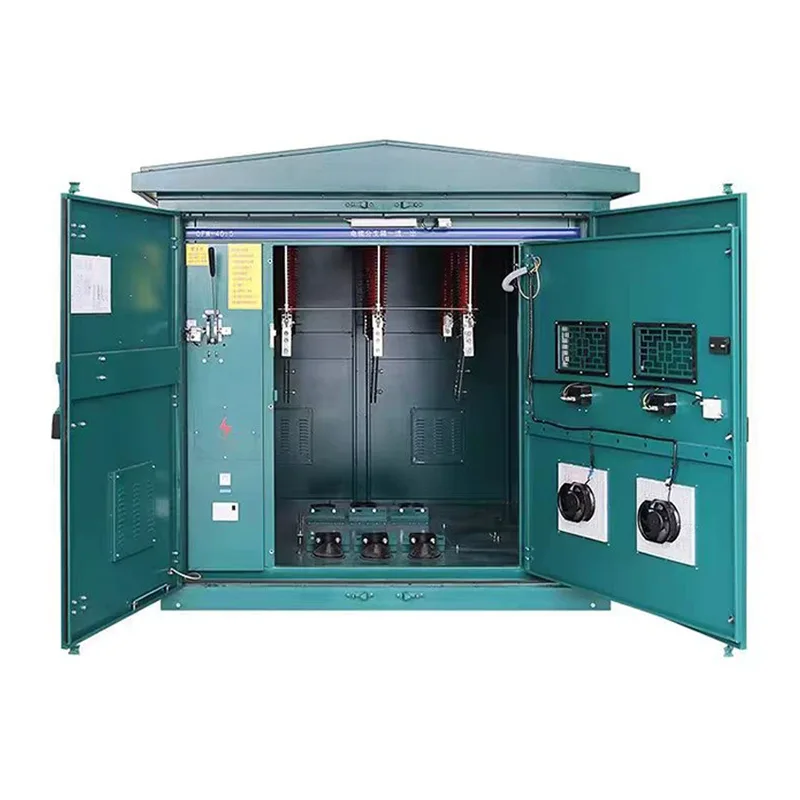

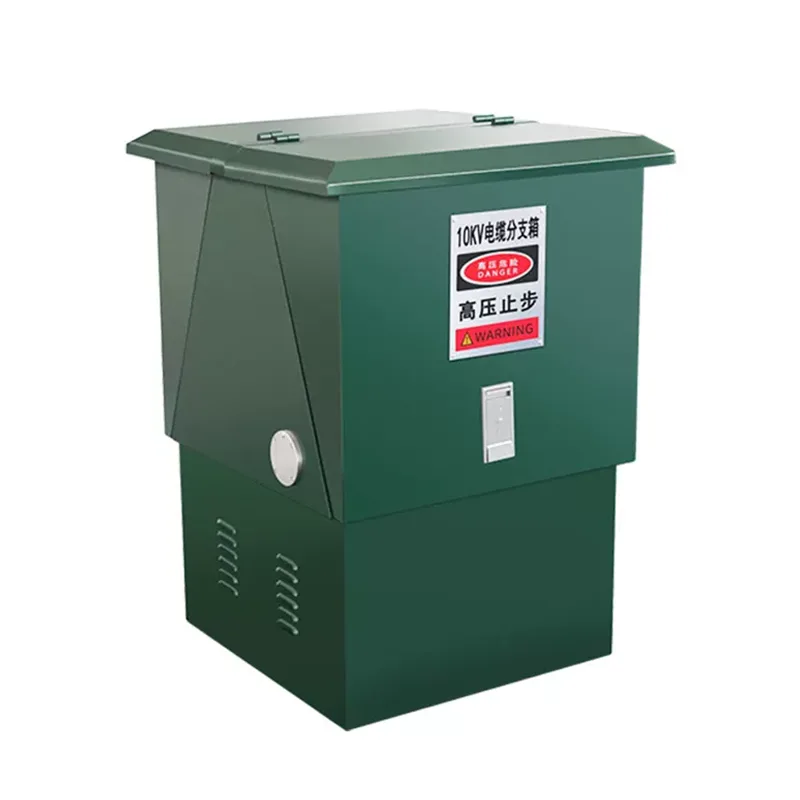

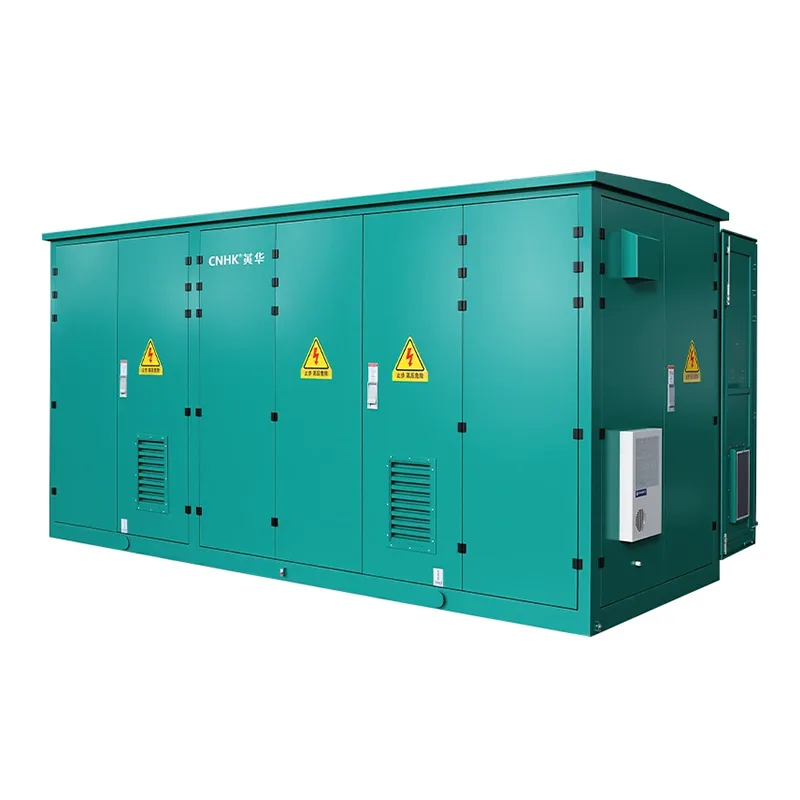

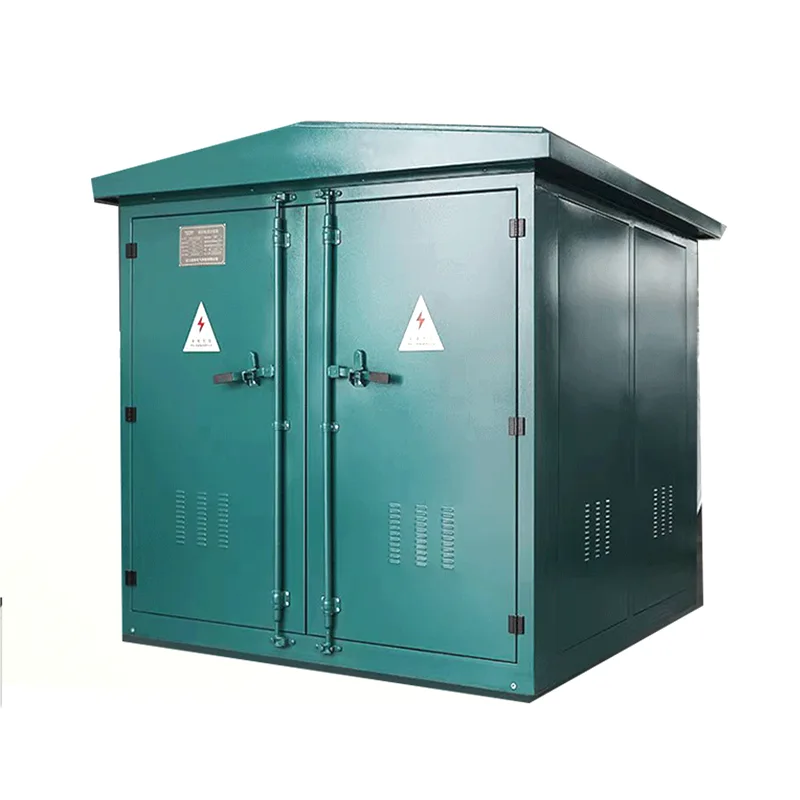

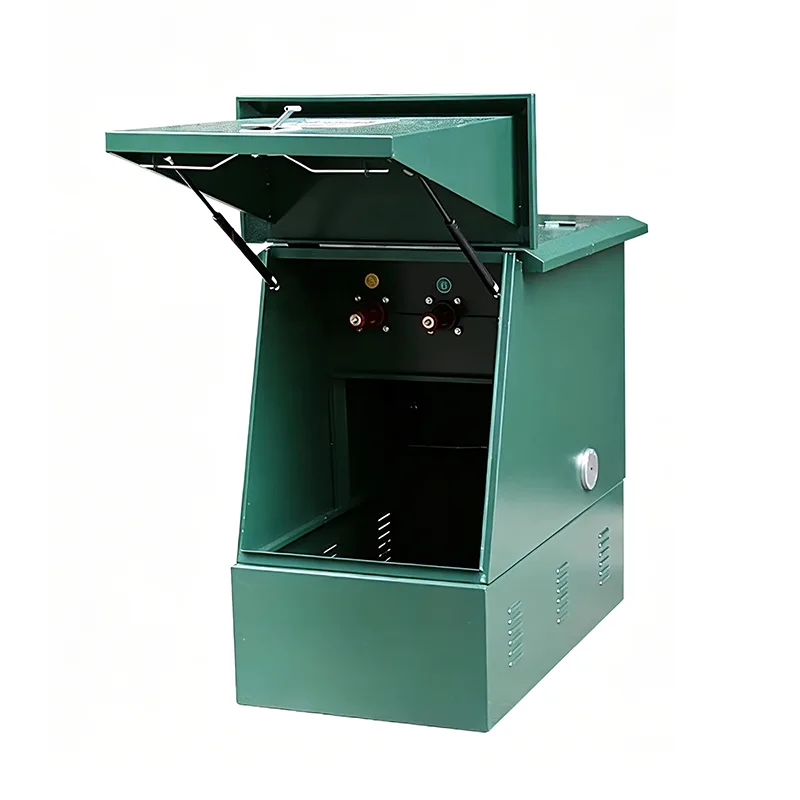

Кабелна разклонителна кутия за високо напрежение

Кабелни разклонителни кутии за високо напрежение се използват в разпределителни мрежи за средно напрежение 6kV-35kV. Те се произвеждат предварително във фабриката и се монтират на място чрез щепселно сглобяване на кабелни съединения за високо напрежение, подмяна на кабелни шахти и производство на клемни глави на място. Shangming, като производител на този продукт, може да го персонализира според действителните нужди на проекта. Моля, свържете се с нас.

Структурен състав

Кабелни разклонителни кутии за високо напрежение служат като кабелни разклонения, кръстовища и защитни компоненти в електроразпределителни системи за високо напрежение. Въпреки че са предимно свързващ елемент, защитни устройства могат да бъдат добавени към структурните компоненти, ако е необходимо.

1. Корпус: Корпусът е основният компонент. Ние използваме метал с висока якост, като например студено валцована стомана или неръждаема стомана, осигурявайки свойства за водоустойчивост, прахоустойчивост, устойчивост на корозия и атмосферни влияния, подходящи за вътрешна или външна среда с високо напрежение.

2. Основна клема за свързване на кабела: Тази част се използва за кабели с голямо сечение за високо напрежение, поддържащи алуминиеви или медни проводници, осигуряващи надежден контакт и нисък импеданс.

3. Клеми за разклонения: Структура "един в много изходи", вътрешно изолирана с високоизолационни, топлоустойчиви материали, за да се осигури електрическа изолация и безопасни разстояния между разклоненията.

4. Система за изолация и защита: Оборудвана с високоволтови втулки и изолационни капаци за предотвратяване на късо съединение, прекъсвания или инциденти с токов удар.

5. Защитни устройства: Незадължителни въз основа на изискванията на проекта, включително високоволтови предпазители, превключватели на товара, защита от мълния и свръхток. Възможна е независима защита на разклонителните вериги, докато главната линия поддържа непрекъснато захранване.

Характеристики на продукта

1. Безопасност и изолация при високо напрежение

Разклонителната кутия за кабели за високо напрежение приема метален корпус с висока якост с изолационен капак, поддържащ 1kV~35kV и повече разклонения на кабели за високо напрежение. Високоволтовите разклонения са напълно изолирани от основния ствол, предотвратявайки прекъсване, късо съединение или токов удар, отговаряйки на стандартите за безопасност на разпределението на електроенергия с високо напрежение IEC/GB.

2. Функция за разклоняване на множество вериги

Този продукт поддържа разклоняване на кабели "един към няколко изхода", позволявайки гъвкава конфигурация на необходимия брой вериги. Вътрешната структура на шина или проводник разпределя равномерно тока и различните токови мощности на разклонения могат да бъдат персонализирани според изискванията за натоварване, опростявайки високоволтовото окабеляване и намалявайки сложността на конструкцията.

3. Висока степен на защита

Shangming може да персонализира външни разклонителни кутии с рейтинги на защита IP54/IP65 въз основа на действителните условия на околната среда, устойчиви на дъжд, прах, ултравиолетова радиация и корозивни среди и адаптивни към дългосрочна работа при висока температура, ниска температура и влажна среда.

4. Модулна структура

Нашите разклонителни кутии имат компактна структура, ясно окабеляване и кратко време за монтаж на място, спестявайки време в сравнение с традиционните кабелни кладенци. Опциите за инсталиране включват стенен монтаж, подов монтаж или фиксиране на скоба. Поддръжката и разширяването са лесни, което подобрява оперативната ефективност.

5. Дълъг живот и ниски разходи за поддръжка

Тъй като избрахме изключително устойчиви на атмосферни влияния и корозия материали, животът на продукта е ефективно удължен. Запечатаният дизайн предотвратява навлизането на прах, влага и вредители, което води до минимална ежедневна поддръжка и ниски експлоатационни разходи.

Сравнение на кабелни разпределителни кутии за високо и ниско напрежение

ЧЗВ

В: Ако индикаторът за напрежение на повърхността на корпуса е изключен, мога ли да разбера дали веригата е без захранване?

О: Абсолютно не. Индикаторът за напрежение е само за допълнителна справка. Индикаторът, който не свети, може да се дължи на повреден индикатор, дефектен сензор или изгорял предпазител. Преди каквато и да е операция трябва да се използва тестер за високо напрежение с подходящо напрежение за тестване на място.

Въпрос: Какво трябва да направя, ако чуя лек съскащ звук от кутията по време на проверка?

О: Незабавно поискайте прекъсване на захранването за проверка. Съскането обикновено е признак на частично разреждане, което показва, че вътрешната изолация може да се е спукала или може да е създаден път за изпускане поради неправилен монтаж. Ако не се обърне внимание навреме, това може бързо да ескалира в междуфазово късо съединение или дори да причини експлозия на корпуса.

В: Как да избера между изолация SF6 и твърда изолация?

A: SF6 изолация: Изключително зряла технология със силни възможности за гасене на дъгата, но включва емисии на парникови газове и изисква редовно наблюдение на манометъра.

Твърда изолация: Защита без газ, по-щадяща околната среда, подходяща за райони с изключително високи екологични изисквания или региони с голяма надморска височина, предотвратявайки вътрешни въздушни мехурчета.
