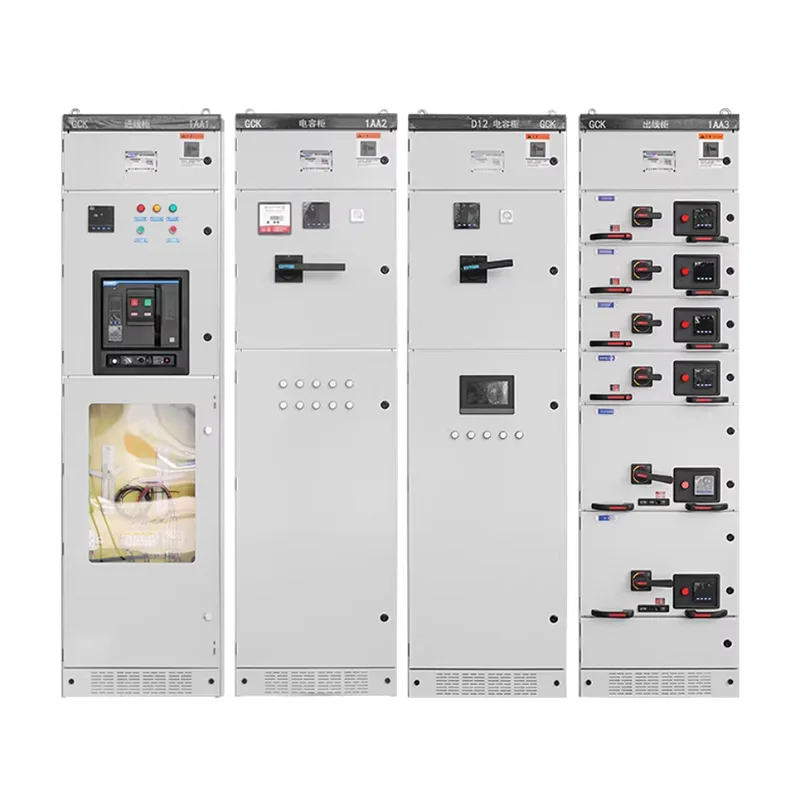

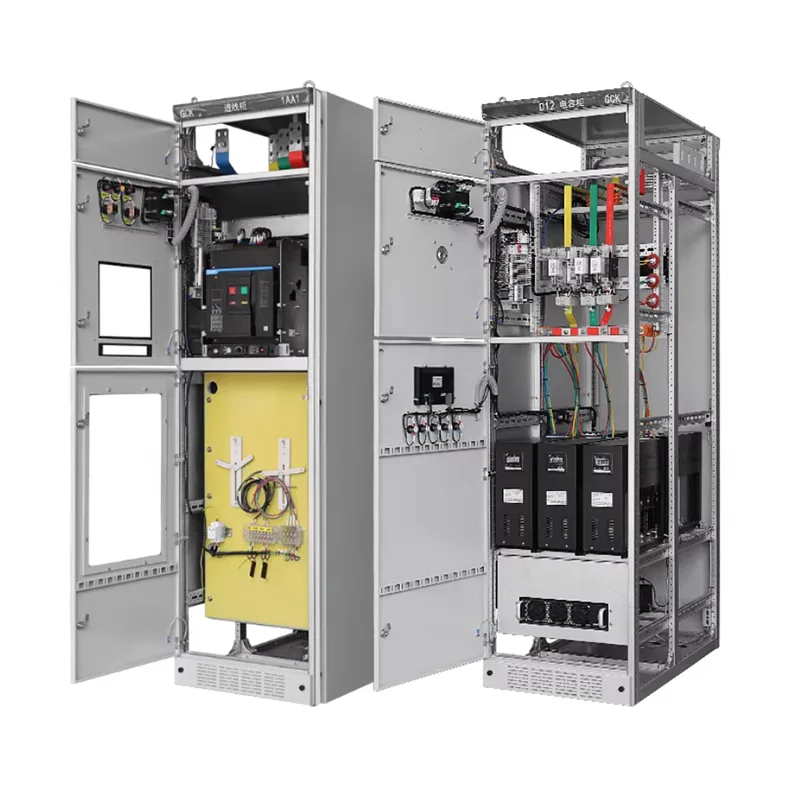

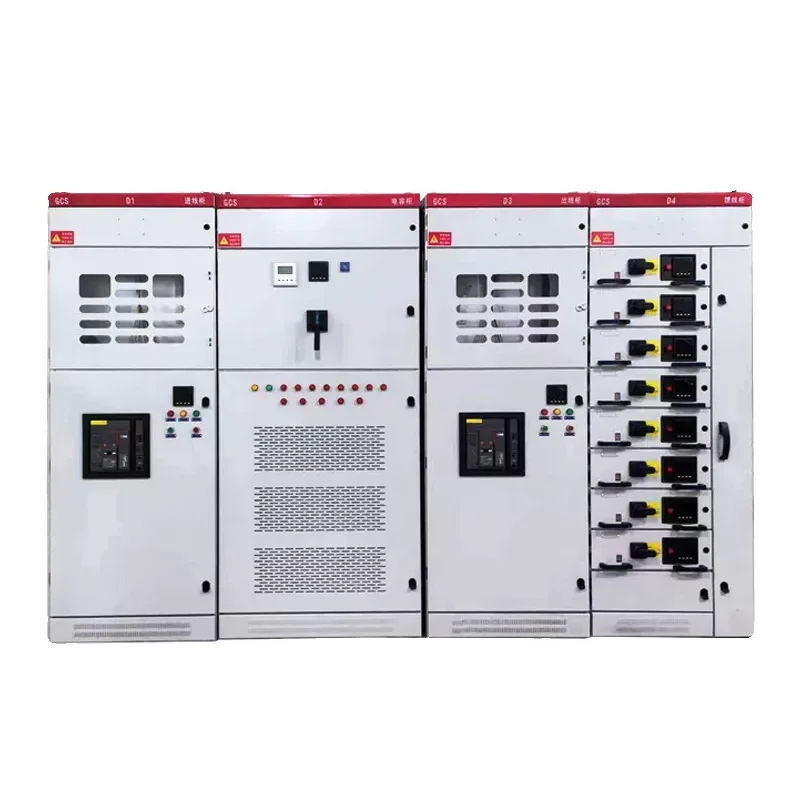

GCS Изтегляща се разпределителна апаратура за ниско напрежение

GCS Low Voltage Drawable Switchgear има опростена структура, добра съвместимост на компонентите и е 20%-35% по-евтино от MNS, което го прави подходящо за чувствителни към бюджета проекти. Ако се интересувате да изберете този продукт и да започнете да разработвате план за проект, моля не се колебайте да се свържете с Shangming, надежден доставчик от Yueqing, Wenzhou, Китай.

Характеристики на продукта

Разпределителната апаратура за ниско напрежение GCS съчетава високата надеждност на MNS с лекотата на работа на GGD, което я прави идеална за електроразпределителни системи за ниско напрежение с много вериги, честа поддръжка и фокус върху контролирането на общите разходи.

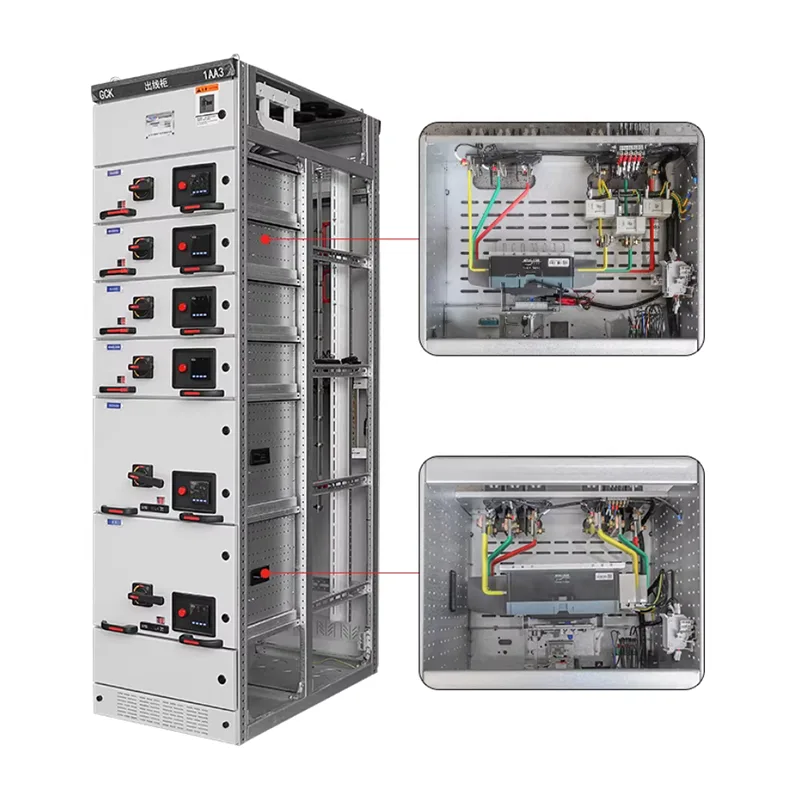

1. Модулна изтегляща се структура

GCS функционалните модули приемат стандартен дизайн от типа чекмедже, което позволява бързо поставяне и премахване. В случай на повреда на една верига или поддръжка, модулът може да бъде изтеглен независимо, без да се засяга работата на други вериги, намалявайки времето за прекъсване на захранването и разходите за поддръжка.

Модулният дизайн на разпределителната уредба предлага силна гъвкавост, улесняваща бъдещо разширяване или подмяна.

2. Високо ниво на безопасност

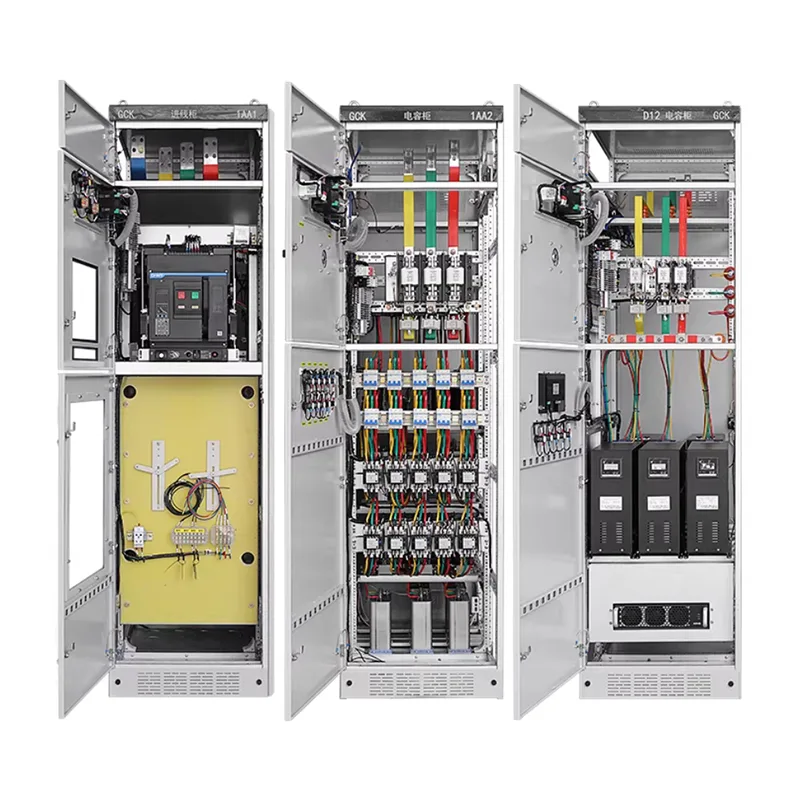

Шкафът GCS е вътрешно разделен на: отделение за шини, отделение за функционален модул и отделение за кабели. Тези функционални зони са ефективно изолирани, за да се предотврати разпространението на повреда.

Ние поддържаме опции за по-високи нива на защита, които могат да бъдат персонализирани въз основа на действителните работни условия.

Функциите за безопасност подобряват безопасността и стабилността при работа, отговаряйки на изискванията за захранване на промишлени и обществени проекти.

3. Удобна поддръжка и работа

Чекмеджето разполага с позиции за тестване, работа и изключване, което позволява проверка и подмяна дори при изключено или частично захранвано състояние. Окабеляването и работното пространство са проектирани рационално, което го прави удобно за персонала по поддръжката и подходящо за системи, изискващи честа поддръжка, като сценарии на MCC.

4. Широка приложимост

Шкафът GCS може да се използва като разпределителен шкаф, захранващ шкаф, център за управление на мотори (MCC) и т.н., като поддържа различни комбинации от електрически компоненти и се адаптира към различни изисквания за капацитет и количество на веригата. Една система може да покрие нуждите на множество приложения.

5. Висока рентабилност

В сравнение с изтеглящите се шкафове MNS, GCS има по-проста структура и по-контролируеми разходи.

В сравнение с фиксираната разпределителна уредба, тя предлага значителни предимства по отношение на безопасността и поддръжката, което я прави особено подходяща за средно големи до големи проекти или чувствителни към бюджета проекти, постигайки баланс между производителност и цена.

Как да поддържате изтегляща се комутационна апаратура GCS за ниско напрежение?

За да се удължи експлоатационният му живот, да се предотвратят неизправности и да се осигури непрекъснато захранване, правилната поддръжка е от решаващо значение. Shangming предоставя изчерпателна документация и предлага някои предложения.

I. Ежедневна проверка

1. Проверка на работния индикатор: Индикаторните светлини на панела на чекмеджето не трябва да мигат необичайно; Токът на амперметъра трябва да бъде балансиран.

2. Проверка на повишаването на температурата: Използвайте ръчен инфрачервен термометър, за да измерите повишаването на температурата на съединителя на главната шина, първичните съединители на чекмеджето и входните/изходните клеми на прекъсвача. ≤40K (≤80℃ при околна температура +40℃).

3. Проверка на необичайна миризма/звук: Проверете за миризми на изгоряло, звуци от изпускане или жужене.

4. Проверка на уплътнението на вратата и почистване: Остарели ли са уплътненията на вратата на шкафа? Има ли вътрешно натрупване на прах?

5. Проверка на позицията на чекмеджетата: Всички чекмеджета в свързаните им позиции ли са? Разхлабени ли са?

II. Периодична поддръжка

Стъпка 1: Подготовка за изключване. Уверете се, че захранването нагоре е изключено и тествайте за напрежение.

Стъпка 2: Преместете чекмеджето, което изисква поддръжка, в отворено положение и го издърпайте напълно. Обърнете внимание, че първичните щепсели ще се изключат автоматично; вторичните тапи могат да бъдат отстранени ръчно.

Стъпка 3: Поддръжка на чекмеджето. Различните компоненти изискват различни процедури за поддръжка, включително почистване и тестване.

Стъпка 4: Вътрешна поддръжка на шкафа

Главна шина: Проверете за разхлабени болтове.

Вертикална разклонителна шина: Почистете натрупания прах и проверете за повредени изолационни обвивки.

Отделение за кабели: Подредете кабелите и проверете за прегряване или обезцветяване на краищата на кабелите.

Система за заземяване: Измерете съпротивлението на заземяване между PE шината и шкафа (трябва да бъде ≤0,1Ω).

Стъпка 5: Функционален тест

Натиснете чекмеджето обратно в позиция за свързване. След включване, тествайте управляващата верига в тестовата позиция. Пуснете тест без натоварване за 10 минути, за да потвърдите, че няма аномалии.

Основни предпазни мерки при поддръжка

1. Никога не включвайте и не изключвайте първичните модули, докато са включени.

Първичните модули носят голям ток в главната верига и трябва да се използват само след като чекмеджето е в отворено положение и системата е изключена.

В противен случай това може да причини електрическа дъга, което да доведе до нараняване или повреда на оборудването.

2. Не смесвайте чекмеджета с различни размери.

Чекмеджетата GCS са проектирани в размери 1/2, 1, 2 и 3 единици, като височини стриктно съответстват на позициите на основния модул.

Неправилната инсталация ще доведе до разместване на модула, лош контакт и прегряване.

3. Редовно проверявайте петзащитната блокировка.

Тест: При затворен прекъсвач може ли чекмеджето да се издърпа? Не би трябвало.

Ако блокировката се повреди, незабавно спрете употребата и поправете, за да предотвратите неправилна работа.

4. Подобрете мерките против кондензация във влажна среда.

Ако вашият проект се намира в дъждовния сезон или във водна инсталация, проверявайте работата на нагревателя ежемесечно.

Когато потвърдите решението, можете да изберете да инсталирате интелигентен кондензационен контролер за автоматично стартиране и спиране.

ЧЗВ

Въпрос: Когато персонализирам разпределителен шкаф, как да избера между фиксиран тип (GGD) или изтеглящ се тип (GCS/MNS)?

A: GGD е подходящ, когато: Ограничен бюджет, единичен товар, надбавка за поддръжка при прекъсване на захранването или сурова среда; фиксираното окабеляване е по-надеждно в тези случаи.

GCS/MNS е подходящ, когато: Основните производствени линии изпитват значителни загуби при прекъсване на електрозахранването, многобройни вериги с ограничено пространство, изискват бърза поддръжка на линия и дават приоритет на висока автоматизация и интелигентност.

В: Как надморската височина влияе върху персонализирането на разпределителната уредба?

О: На надморска височина над 1000 метра разреденият въздух намалява разсейването на топлината и изолационния капацитет.

Трябва да ни информирате по време на персонализирането, ако имате нужда от увеличени въздушни междини, изолатори от по-висок клас или намаляване на мощността по време на избора.

Въпрос: Защо чекмеджетата на нисковолтовата изтегляща се разпределителна уредба GCS понякога са трудни за издърпване или поставяне?

A: Деформация на направляващата релса: Това може да се дължи на неравна основа по време на монтажа, което води до изкривяване на шкафа.

Блокировка: Проверете дали прекъсвачът е напълно отворен. За безопасност механичната блокировка ще заключи чекмеджето, когато прекъсвачът е включен.

Неизправност на смазването: Липсата на поддръжка за дълъг период може да доведе до втвърдяване на механичния механизъм. Не натискайте или дърпайте със сила чекмеджето; отстранете всички чужди тела и нанесете подходящо количество смазка.
