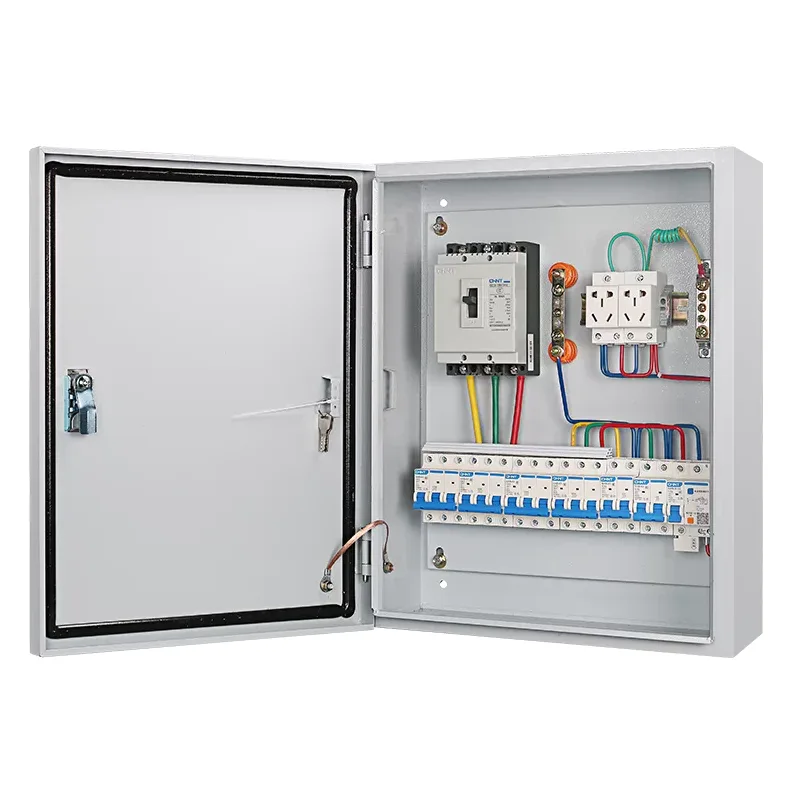

JXF Интегрирана разпределителна кутия за ниско напрежение

Интегрираните разпределителни кутии за ниско напрежение JXF са изработени от студено валцована стоманена плоча, огъната и заварена, с епоксидна смола чрез електростатично пръскане на повърхността, което ги прави естетически приятни и издръжливи. Това е един от видовете продукти, които Shangming, като производител и доставчик на разпределителни кутии, може да предложи както на нови, така и на съществуващи клиенти. Разполагаме с обширни възможности за научноизследователска и развойна дейност и персонализиране; моля, не се колебайте да ни изпратите вашите изисквания.

Изпратете запитване

Описание на продукта

Интегрираната разпределителна кутия за ниско напрежение JXF е висококачествен продукт, проектиран и произведен от Shangming Factory. Има клас на защита IP55, вътрешна монтажна основа за инсталиране на различни електрически съоръжения и врата, която се отваря на повече от 110 градуса и се върти гъвкаво.

Структурни характеристики

Материал: Интегрираните разпределителни кутии за ниско напрежение JXF са изработени от студено валцована стоманена плоча с електростатично прахово покритие, осигуряващо силна устойчивост на корозия и устойчивост на атмосферни влияния.

Степен на защита: IP40; IP54 може да бъде персонализиран, за да отговори на изискванията на вашия проект. За висока защита краищата на кутията са оборудвани с уплътнителни ленти, предлагащи отлична устойчивост на прах и вода.

Метод на инсталиране: Поддържаме гъвкави опции за инсталиране, определени въз основа на вашите нужди. Поддържат се монтирани на стена, вградени или подови инсталации.

Вътрешно оформление: Разпределителната кутия разполага с подвижна монтажна плоча, позволяваща компонентите да бъдат свободно подредени според електрическата схема.

Какви са приложенията на интегрираните разпределителни кутии за ниско напрежение JXF?

Интегрираните разпределителни кутии за ниско напрежение JXF се използват за разпределение на захранване на терминали и разклонителни вериги за ниско напрежение, за осветление, захранване, контрол на оборудването и нужди от захранване на открито.

1. Терминално разпределение на мощността

Най-често срещаното основно приложение на JXF е да черпи енергия от главния разпределителен шкаф и да я разпределя към определени зони или оборудване.

Свързани сценарии:

Етажно разпределение: В офис сгради или жилищни сгради служи като станция за пренос на енергия за всеки етаж.

Цехово захранване: Отговаря за захранването на конкретна машина в индустриален обект.

Временно захранване: В строителни обекти или изложбени зали той служи като надеждна временна точка за достъп до захранване.

2. Управление на двигателя и стартиране

Благодарение на дълбокото вътрешно пространство и гъвкавото разположение на кутиите JXF, те са идеални за поставяне на контактори и термични релета.

Свързани сценарии:

Управление на водна помпа: Обикновено се използва за автоматично/ръчно превключване на управление на пожарни помпи и помпи за отпадни води.

Стартиране на вентилатор: Управление на вентилационни системи в промишлени предприятия или подземни паркинги.

Комбинация от устройство за плавно пускане/задвижване с променлива честота: Вграденият малък стартер за плавно пускане или задвижване с променлива честота позволява плавно пускане и спиране на двигателя и регулиране на скоростта.

3. Контрол на осветлението и ландшафта

Управление на уличното осветление на открито: Работи с превключватели за време или фоточувствителни сензори за автоматично време за превключване на уличното осветление по градски пътища или в индустриални паркове.

Ландшафтно осветление: Управлява и защитава електрозахранването за външно осветление на сгради и системи за фонтани.

Аварийно осветление: При аварийни ситуации като пожари, аварийните светлини се активират принудително от противопожарната система.

4. Връзка на противопожарната защита и предотвратяването на бедствия

Вентилаторна кутия за отвеждане на дим: Получава сигнали за пожарна аларма и принудително активира вентилатора за отвеждане на дим.

Мониторинг на пожарен хидрант: Наблюдава налягането на водата или състоянието на противопожарната система и осигурява обратна връзка в реално време.

5. Интегрирано управление и интегриране на системи за ниско напрежение

PLC/контролна кутия: Вътрешно разполага с програмируем логически контролер за логическо управление на индустриални автоматизирани производствени линии.

Комуникационна конвергенция: Въпреки че JXF е кутия за високо напрежение, тя също така често се използва за инсталиране на предаватели и модули за събиране на данни за различни сензори, постигайки интегрирано цифрово управление.

Спецификации на продукта

Име	Спецификации	ширина	Височина	Дълбочина
Основна кутия JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Често срещани неизправности и решения

Феномен на повреда

Възможни причини

Решение

Главният превключвател се задейства и не може да бъде нулиран

- Късо съединение или претоварване в изходящата линия

- Сработила е дефектнотоковата защита

- Механична повреда на превключвателя

①Изключете всяка изходяща линия една по една, за да отстраните дефектната верига;

②Натиснете бутона "Reset" и опитайте да затворите веригата;

③Ако веригата все още не може да бъде затворена, сменете главния превключвател.

Една изходяща линия няма захранване

- Миниатюрният прекъсвач се е задействал по този маршрут.

- Разхлабени или изгорели кабели.

- Късо съединение от страна на потребителя.

①Проверете дали съответният MCB е задействал; нулирането му ще реши проблема.

②След като захранването е изключено, проверете дали клемите на окабеляването са окислени или разхлабени.

③Свържете се с потребителя, за да отстраните проблема с вътрешното окабеляване.

Frequent tripping of leakage current protection

- Стареене на изолацията на линията

- Прекомерен ток на утечка от множество устройства

- Повреда в самото устройство за дефектен ток (RCD).

①Измерете изолационното съпротивление на всяка верига с помощта на мегаомметър (трябва да бъде >0,5 MΩ);

②Включете на партиди, за да идентифицирате оборудване с висок ток на утечка;

③Сменете устройството за остатъчен ток (RCD) (препоръчва се тип A или тип B).

Компенсацията на реактивната мощност не работи

- Контролерът не е включен

- Повреден кондензатор

- Ненормално напрежение

①Проверете захранването на контролера и токовия трансформатор за вземане на проби (CT);

②Измерете стойността на капацитета с мултицет (ако отклонението е >10%, трябва да се смени);

③Изчакайте напрежението да се върне към нормалното преди автоматично превключване.

Ненормални показания на електромера

- CT обърнат поляритет

- Грешка в измервателното окабеляване

- Неизправност на измервателния уред

①Проверете терминала CT със същото име (P1 обърнат към шината);

②Прекабеляване според спецификациите за измерване;

③Свържете се с бюрото за захранване, за да проверите или смените измервателния уред.

Конденз/ръжда вътре в корпуса

- Стареене на уплътнителната лента

- Липса на обезвъздушителен клапан или нагревател

- Дълготрайна среда с висока влажност

①Сменете уплътнителната лента на вратата;

②Инсталирайте интелигентен изсушител или нагревателна плоча;

③Почистете натрупаната вода и нанесете боя против ръжда.

JXF Low-voltage Integrated Distribution Box
