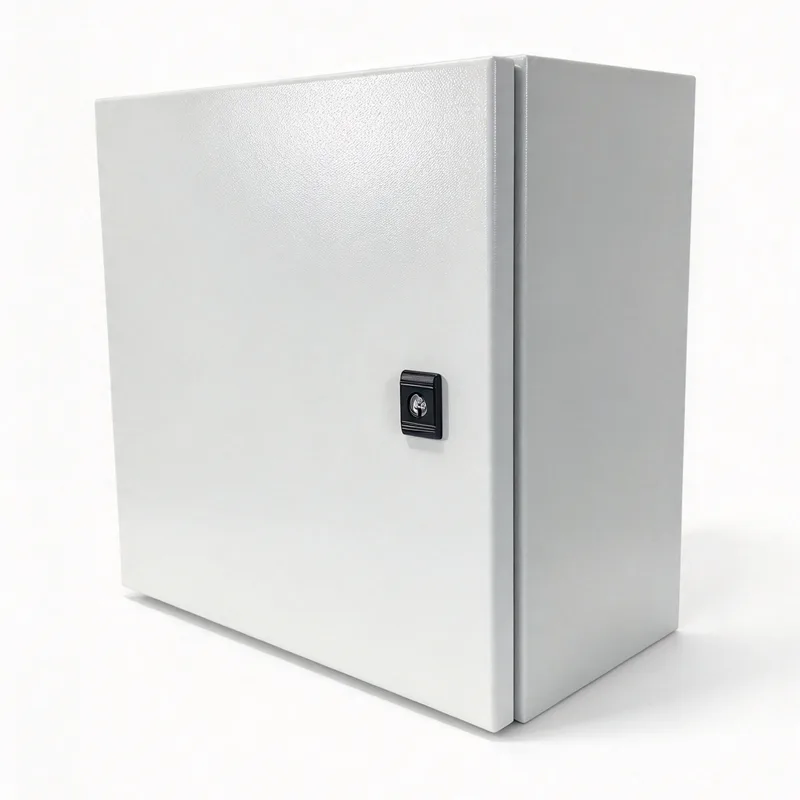

Защо монтираната на стена електрическа кутия с една врата има значение в модерното електроразпределение

Модерните електроразпределителни системи трябва да се приспособяват към променящите се електрически товари, все по-разпределеното контролно оборудване и по-строгите изисквания за безопасна работа и поддръжка. Търговските сгради, индустриалните съоръжения, инфраструктурните проекти и автоматизираните производствени линии зависят от електрическо оборудване, което може да бъде инсталирано, достъпно и поддържано в ясно организирани планове. Тъй като тези системи се развиват, дизайнът на загражденията остава важна част от планирането на електрическата инфраструктура.

Въпреки че електрическите кутии често се считат за второстепенни спрямо прекъсвачите, контакторите, клемните блокове и контролните устройства, тяхната структура влияе пряко върху разположението на оборудването, достъпа до окабеляване, защитата на околната среда и процедурите за поддръжка. TheМонтирана на стена електрическа кутия с една вратае един формат на корпуса, който се използва, когато електрическите компоненти изискват специален корпус без изискванията за подово пространство на по-голям шкаф.

Променящи се изисквания в съвременното електроразпределение

Разпределението на електроенергия вече не се ограничава до доставяне на електроенергия от централна точка на захранване до вериги надолу по веригата. Много инсталации сега включват локални разпределителни табла, управление на мотори, устройства за наблюдение, комуникационни интерфейси и оборудване за автоматизация. Тези компоненти поддържат функции като управление на натоварването, мониторинг на оборудването, контрол на осветлението и работа на производствената линия.

Това развитие създава практически предизвикателства за дизайнерите на електрически системи. Оборудването трябва да се побира в наличните зони за монтаж, като същевременно оставя достатъчно място за прокарване на кабели, разсейване на топлината, проверка и обслужване. В съоръжения с множество електрически контролни точки, разположението на всяка кутия може да повлияе на дължините на кабелите, сложността на инсталацията и достъпа по време на поддръжката.

Следователно изборът на корпус е част от по-широкия дизайн на разпространение. Стенните формати могат да поемат избрани локални системи за управление и разпределение, където има място на стената и оборудването не изисква голям шкаф, стоящ на пода. Тяхната пригодност зависи от електрическия монтаж, размерите на компонентите, средата на инсталиране и приложимите изисквания за безопасност.

Стенен дизайн и оползотворяване на пространството

Площта е ценен ресурс във фабрики, търговски сгради, сервизни помещения и съоръжения. Големите разпределителни шкафове остават необходими за много приложения, особено когато високата плътност на веригата или значителното електрическо оборудване изисква по-голям вътрешен обем. По-малки модули за управление обаче могат да бъдат инсталирани по-близо до оборудването, което обслужват.

Монтирана на стена кутия може да държи избрани електрически компоненти извън пода и да установи определена точка за инсталиране. В производствено съоръжение това разположение може да е подходящо за локално управление на машини или спомагателно разпределително оборудване. В търговска сграда може да побере определени контроли за осветление, сервизни вериги или компоненти за сградна автоматизация.

Спестяването на пространство само по себе си не определя най-доброто разположение за монтаж. Здравината на стената, хардуерът за монтаж, теглото на оборудването, местата за въвеждане на кабели, пространството за отваряне на вратите и достъпът за квалифициран персонал влияят върху планирането на инсталацията. Заграждението също трябва да бъде разположено така, че да не пречи на пътеки, аварийни пътища или други строителни услуги.

Конструкцията на корпуса поддържа електрическа организация

Една добре планирана електрическа инсталация изисква повече от достатъчно пространство за поставяне на нейните компоненти. Прекъсвачите, клемните блокове, релетата, захранващите устройства и контролните устройства се нуждаят от организирано вътрешно оформление, което поддържа безопасно окабеляване и ефективна проверка. Лошото разположение на компонентите може да затрудни проследяването на връзките и да увеличи времето, необходимо за отстраняване на неизправности.

Конфигурация с една врата осигурява един основен отвор за достъп до вътрешността на заграждението. Тази подредба може да опрости достъпа до вътрешни компоненти в компактни инсталации, особено когато разположението на оборудването е сравнително лесно. Позицията на пантите, завъртането на вратата, заключващите устройства, размерите на монтажната плоча и използваемата вътрешна дълбочина влияят върху това колко ефективно може да се използва наличното пространство.

TheМонтирана на стена електрическа кутия с една вратаможе да служи като физически корпус за избрани електрически възли, но неговият вътрешен капацитет трябва да съответства на монтираното оборудване. Проектантите трябва да вземат предвид радиуса на огъване на кабела, каналите за окабеляване, достъпа до терминалите, отделянето на проводниците, заземяващите връзки и пространството за бъдеща поддръжка. Компактният външен вид не трябва да води до пренаселен интериор.

Електрическата безопасност зависи от пълната инсталация

Електрическата безопасност се определя от координацията на компонентите, защитните устройства, конструкцията на корпуса, методите на инсталиране и работните процедури. Корпусът помага за отделянето на електрическото оборудване от околната среда и може да намали излагането на случаен контакт, когато е правилно проектиран и инсталиран. Въпреки това корпусът сам по себе си не осигурява пълна защита срещу всяка опасност от електричество или околната среда.

Защитата срещу проникване на прах и вода е особено важна, когато електрическото оборудване работи в работилници, производствени помещения, сервизни коридори или външни места. Необходимият рейтинг на защита от проникване зависи от условията на монтаж и нивото на излагане. Уплътненията на вратите, кабелните щуцери, входните отвори, крепежните елементи и изработката на монтажа могат да повлияят на защитата, постигната от завършената инсталация.

Устройството за заземяване и свързване също трябва да е подходящо за конструкцията на корпуса и приложимите електрически изисквания. Металните кутии може да изискват защитно свързване за поддържане на електрическа непрекъснатост, докато други строителни материали имат различни съображения за дизайн. Защитата от свръхток, оразмеряването на проводника, изолацията, работните разстояния и безопасното изолиране остават съществени части от цялостната система.

Термично управление в компактни разпределителни модули

Тъй като електрическите системи стават по-компактни, управлението на топлината става все по-важно съображение при проектирането. Устройствата за защита на вериги, комутационни компоненти, трансформатори, захранващи устройства и друго оборудване могат да генерират топлина по време на работа. Когато няколко устройства работят в ограничен обем на корпуса, натрупаната топлина може да повиши вътрешните температури.

Прекомерната температура може да повлияе на производителността на компонентите, експлоатационния живот и стабилността на чувствително електронно оборудване. Следователно топлинното планиране трябва да вземе предвид очакваното електрическо натоварване, загубите на компоненти, температурата на околната среда, размерите на корпуса, позицията на монтаж и наличните пътища за разсейване на топлината.

Вентилационните отвори могат да помогнат за управление на топлината в подходяща среда, но също така могат да повлияят на защитата срещу прах и влага. Когато трябва да се поддържа защита на околната среда, може да са необходими алтернативни подходи за управление на топлината. Подходящият дизайн зависи от инсталираните компоненти и условията на работа, а не само от формата на кутията.

Достъп за поддръжка и дългосрочна оперативна ефективност

Изискванията за поддръжка често влияят върху избора на корпуса толкова, колкото и първоначалната инсталационна цена или отпечатък. Електротехниците трябва да идентифицират веригите, да инспектират връзките, да сменят компонентите и да изследват неизправностите без ненужно препятствие. Достъпното оформление на корпуса може да поддържа тези задачи и да намали времето, прекарано в локализиране на отделни устройства.

Ясни етикети, актуализирани графици на вериги, диаграми на окабеляване и последователна идентификация на терминалите са важни за инсталации от всякакъв размер. Тези практики стават особено ценни в съоръжения, където електрическите системи се поддържат от различни екипи или се модифицират в продължение на няколко години. Организираното вътрешно окабеляване също помага на техниците да разберат връзката между входящите доставки, защитните устройства, контролните вериги и свързаното оборудване.

TheМонтирана на стена електрическа кутия с една вратаможе да поддържа рутинен достъп, където неговата позиция и вътрешно разположение позволяват вратата да се отвори напълно и инсталираното оборудване да бъде достигнато безопасно. Планирането на поддръжката трябва да включва достатъчно работно разстояние, подходящи процедури за изолиране и оформление, което позволява проверка, без да се нарушава несвързаното окабеляване.

Стандарти и проверка в разпределението на ниско напрежение

Разпределителните модули за ниско напрежение са предмет на технически изисквания и изисквания за безопасност, които варират в зависимост от тяхното предназначение, конфигурация и местоположение на монтаж. Серията IEC 61439 се отнася до комутационни и контролни апарати за ниско напрежение, включително изисквания, свързани с конструкцията, техническите характеристики и проверката. IEC 61439-1 предоставя общи правила, докато други части се отнасят до специфични типове сглобки и приложения.

Празен корпус и завършен електрически модул не са еквивалентни от гледна точка на съответствието. Съответствието зависи от съответната продуктова категория, инсталираните компоненти, монтажния дизайн и приложимите процедури за проверка. Не трябва да се приема, че корпусът установява съответствие за цялата разпределителна система само защото побира електрическо оборудване.

Проектната документация, рейтингите на компонентите, съображенията за повишаване на температурата, защитните мерки и инструкциите за инсталиране допринасят за правилно конструиран монтаж. Местните електрически кодекси и проектни спецификации могат да въведат допълнителни изисквания, особено в промишлени съоръжения, обществени сгради и специализирана инфраструктура.

Продължаващата роля на монтираните на стена кутии

Модерното електроразпределение съчетава централизирано захранващо оборудване с по-малки възли, разположени близо до товарите и системите, които обслужват. Тази подредба може да подобри организацията на локалното управление и поддържащите вериги, при условие че всяка инсталация е проектирана според своите електрически изисквания и работна среда.

TheМонтирана на стена електрическа кутия с една вратаостава уместен, когато компактен, достъпен корпус е подходящ за предвиденото оборудване. Неговата роля е по-скоро практична, отколкото технологична: осигурява физическа структура за организиране и защита на избрани електрически компоненти в рамките на по-голяма разпределителна архитектура.

Тъй като електрическата инфраструктура продължава да се развива, изборът на корпуси ще остане свързан с няколко основни инженерни приоритета: ефективно използване на пространството, безопасен достъп, подходяща защита на околната среда, топлинни характеристики, ясна организация на окабеляването и поддръжка. Тези фактори помагат да се определи дали даден формат на корпуса пасва на определена инсталация и колко ефективно може да се експлоатира завършената електрическа система през нейния експлоатационен живот.
