Как монтираната на стена електрическа кутия с една врата поддържа интелигентен растеж на сгради

Интелигентните сгради променят начина, по който са организирани системите за електроразпределение, осветление, отопление, вентилация, контрол на достъпа и енергиен мониторинг. Тъй като тези функции стават все по-взаимосвързани, физическата инфраструктура, която ги поддържа, трябва да включва повече контролни устройства, комуникационни интерфейси и електрически вериги в рамките на все по-ограничени пространства на сградите. Следователно електрическите кутии остават важна част от интелигентния дизайн на сградата, осигурявайки определено местоположение за електрическите компоненти, като същевременно поддържат защитата на оборудването, достъпа за поддръжка и организацията на системата.

Интелигентното изграждане на сгради променя електрическата инфраструктура

Съвременната сградна автоматизация зависи от координацията между системите, които традиционно са проектирани и експлоатирани отделно. Контролите на осветлението, HVAC оборудването, устройствата за контрол на достъпа, интерфейсите за пожарна безопасност и системите за управление на енергията могат да обменят информация чрез платформи за управление на сгради. Тази интеграция увеличава значението на ясно структурираните електрически инсталации, особено в търговски сгради, офиси, жилищни комплекси, болници и промишлени съоръжения.

Преходът не включва просто добавяне на повече цифрови устройства. Също така изисква внимателно обмисляне на разпределението на мощността, контролното окабеляване, отделянето на оборудването, разсейването на топлината и достъпа за проверка. Електрическите компоненти трябва да бъдат подредени така, че монтажните екипи да могат да идентифицират вериги, да проследят връзките и да извършват поддръжка, без ненужно да прекъсват съседните системи.

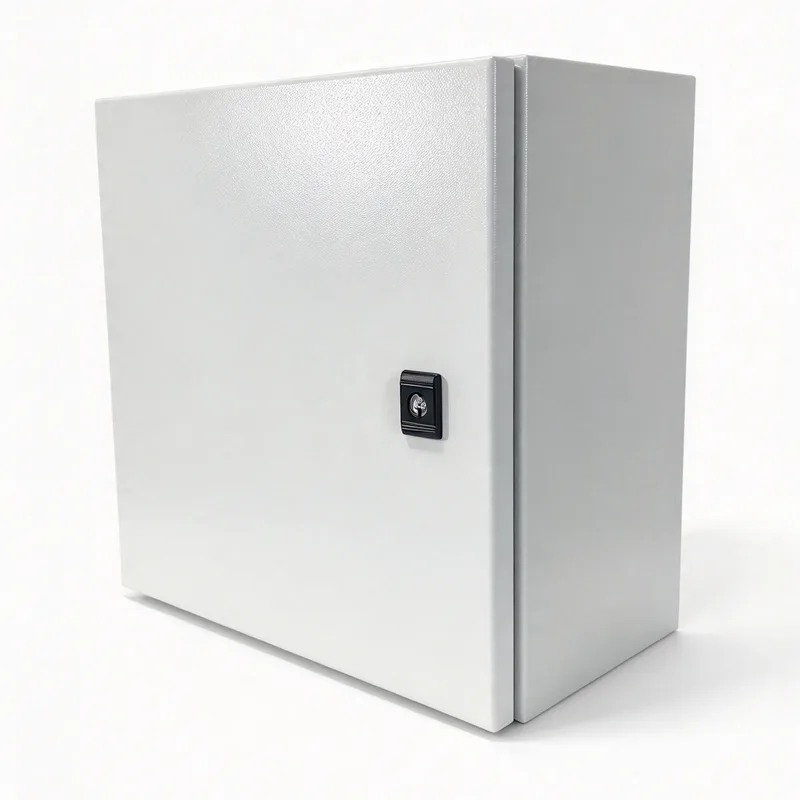

В този контекст,Монтирана на стена електрическа кутия с една вратапредставлява един практичен формат на корпуса за инсталации, където електрическото или контролното оборудване се нуждае от специален, достъпен корпус, без да заема ценно подово пространство. Пригодността му зависи от размерите на оборудването, инсталационната среда, изискванията за защита и планираното разширяване на системата.

Монтираната на стена инсталация се справя с пространствените ограничения

Използването на пространството е повтарящо се съображение в проектите за интелигентни сгради. Може да се наложи електрическо оборудване да бъде инсталирано в обслужващи коридори, помещения за оборудване, помощни зони, производствени помещения и определени стенни пространства в близост до системите, които контролира. Подовите шкафове могат да бъдат подходящи за по-големи инсталации, но по-малките разпределителни и контролни устройства могат да се възползват от конструкцията, монтирана на стената.

Монтирането на кутия на подходяща стена може да запази подовото пространство и да установи постоянно местоположение за електрическо оборудване. В сгради с множество контролни зони, разпределеното разположение може също да съкрати определени кабелни маршрути и да направи локалната инспекция по-удобна. Тези предимства не са автоматични: маршрутизирането на кабелите, разстоянията за достъп, структурната опора и необходимостта от достигане до вътрешни компоненти трябва да се оценяват за всяка инсталация.

Конфигурация с една врата осигурява ясна точка за достъп до затвореното оборудване. Посоката на отваряне, наличното работно пространство, разположението на пантите и механизмът за задържане на вратата могат да повлияят на това колко лесно техниците проверяват клемите, заменят компоненти или проверяват идентификацията на веригата. Тези практически детайли стават особено подходящи, когато загражденията се монтират в тесни обслужващи зони или успоредно с други сградни системи.

Защитата на оборудването остава централна за свързаните сгради

Свързаността не намалява необходимостта от физическа защита. Контролери, релета, устройства за защита на вериги, клемни блокове, захранвания и комуникационни компоненти могат да бъдат повлияни от прах, влага, случаен контакт, вибрации или температурни промени. Корпусът помага за установяване на физическа граница около тези компоненти, но нивото на защита зависи от неговата конструкция и проверената екологична оценка.

Материалът на корпуса, уплътнението на вратата, устройството за въвеждане на кабели, методът на монтаж и дизайнът на вентилацията влияят върху пригодността за конкретно място. Инсталация в чисто вътрешно електрическо помещение представя различни условия от такава във влажно помещение, прашно помещение с завод или открита външна зона. Посочената степен на защита от проникване следователно трябва да съответства на действителните условия на място, а не да се предполага от външния вид на корпуса.

Топлинното управление е друго важно съображение. Интелигентното управление на сградата може да комбинира няколко захранвания, превключващи устройства, комуникационни модули и други компоненти, генериращи топлина, в ограничен обем. Ако топлината не може да се разсее адекватно, вътрешните температури могат да се повишат и да повлияят на работата на компонентите или на експлоатационния живот. Натоварването на оборудването, размерите на корпуса, температурата на околната среда, разстоянието и вентилационните условия трябва да бъдат оценени заедно по време на проектирането.

Интеграцията изисква повече от физическо жилище

Интелигентното заграждение на сградата трябва да отговаря на физическите и електрическите изисквания на устройствата, инсталирани вътре в него. Мрежовите контролери може да изискват комуникационни кабели, докато превключвателното оборудване и захранващите устройства се нуждаят от проводници с подходящ размер и подходящо разположение на клемите. Проектантите трябва да вземат под внимание радиуса на огъване на кабела, кабелните канали, разделянето на проводниците, заземяването, идентификационните етикети и безопасния достъп до точките на свързване.

TheМонтирана на стена електрическа кутия с една вратаможе да осигури дефинирана структура за организиране на тези елементи, но корпусът сам по себе си не прави инсталацията интелигентна или съвместима. Способността за автоматизация идва от избраните контролни устройства, комуникационна архитектура, софтуер, сензори и интеграция с по-широката система за управление на сградата. Корпусът поддържа това разположение, като защитава и организира своите физически компоненти.

Планирането за бъдещи промени е също толкова важно. Сградните системи могат по-късно да включват допълнителни сензори за заетост, измерватели на енергия, осветителни вериги или комуникационни интерфейси. Оставянето на подходящо вътрешно пространство и осигуряването на ясно окабеляване може да улесни модификациите. Разширяването обаче трябва да остане в рамките на физическия капацитет на заграждението, електрическите номинални стойности, топлинните граници и приложимите изисквания за безопасност.

Ръководство за стандарти и проверка Избор на кутия

Електрическата безопасност и проверката на монтажа трябва да се вземат предвид заедно с удобството на монтажа. Серията IEC 61439 се отнася до комутационни и контролни апарати за ниско напрежение, включително конструкция, технически характеристики и изисквания за проверка. IEC 61439-3:2024 специално се отнася до разпределителни табла, предназначени да бъдат управлявани от обикновени хора в рамките на определения обхват. Дали дадена инсталация попада под тези изисквания зависи от конфигурацията на оборудването и предвиденото приложение.

Една кутия не трябва да се описва като съвместима със стандарт за сглобяване само защото се използва за поставяне на електрически компоненти. Цялостното сглобяване, предназначението му и съответните изисквания за проверка трябва да бъдат оценени. Проектантите трябва също така да вземат предвид приложимите местни електрически кодекси, заземяване, защита от свръхток, работни разстояния и инструкции за монтаж.

За интелигентните сгради документацията е особено полезна, тъй като множество системи могат да бъдат инсталирани, модифицирани и поддържани от различни технически екипи. Ясните графици на вериги, етикети на компоненти, диаграми на окабеляване и записи за поддръжка могат да намалят двусмислието по време на отстраняване на неизправности. Последователната документация също така помага да се разграничат електрическите силови вериги от нисковолтовите контролни и комуникационни връзки.

Поддръжката и планирането на жизнения цикъл влияят върху дизайна

Очаква се оборудването за сградна автоматизация да остане достъпно през целия експлоатационен живот на съоръжението. Могат да се добавят сензори, контролерите да се сменят, комуникационните модули да се актуализират и електрическите връзки да се проверяват с развитието на системите. Оформлението на кутията, което поддържа ясна идентификация и безопасен достъп, може да опрости тези задачи, въпреки че резултатите от поддръжката също зависят от качеството на инсталацията и документацията.

Местоположението на заграждението трябва да отразява както работния достъп, така и излагането на околната среда. Техниците се нуждаят от достатъчно свободно пространство, за да отворят вратата и да извършат разрешена работа, докато инсталацията трябва да избягва възпрепятстване на аварийни пътища, движение на оборудване или други строителни услуги. Кабелните входове трябва да бъдат подредени така, че да се ограничи ненужното напрежение и да се запази предвиденото ниво на защита на околната среда.

Планирането на жизнения цикъл също включва избор на материали и покрития, подходящи за средата на инсталиране. Излагането на корозия, процедурите за почистване, влажността и потенциалното механично въздействие могат да повлияят на дългосрочната годност. За сгради с променящи се изисквания за обитаемост или контрол, способността да се инспектира и модифицира вътрешното разположение може да бъде толкова важна, колкото и първоначалният отпечатък на инсталацията.

Компактните кутии имат определена роля в интелигентния растеж на сградите

Разширяването на сградната автоматизация увеличава значението на координираната електрическа инфраструктура, от централно разпределително оборудване до по-малки контролни точки, обслужващи отделни зони. Монтираните на стена кутии могат да поддържат тази архитектура, където локалното оборудване се нуждае от организирано жилище и удобен достъп, при условие че условията за инсталиране и изискванията за компоненти са подходящи.

TheМонтирана на стена електрическа кутия с една вратасе разбира най-добре като един елемент в рамките на по-широк електрически дизайн, а не като самостоятелна интелигентна сградна технология. Практическата му стойност зависи от подходящото оразмеряване, степени на защита, термични съображения, организация на окабеляването и съвместимост с инсталираното оборудване. Тъй като свързаните сгради продължават да интегрират функции за захранване, контрол и наблюдение, тези основни изисквания за корпусите остават тясно свързани с безопасността на системата, поддръжката и дългосрочната оперативна гъвкавост.
