XL-21 Разпределителен шкаф за ниско напрежение

Разпределителният шкаф за ниско напрежение XL-21 е предоставен от Shangming, китайски производител. Имаме пълни производствени възможности с месечен производствен капацитет от над 3000 единици. Ние поддържаме персонализирани чертежи, доставка на компоненти и фабрични тестове. Можете да се свържете с нас по всяко време, за да започнем да разработваме решение.

Структура на продукта

Разпределителният шкаф за ниско напрежение XL-21 се отличава с напълно затворен, фиксиран и вертикално разделен структурен дизайн, като дава приоритет на простотата, надеждността и лесната поддръжка.

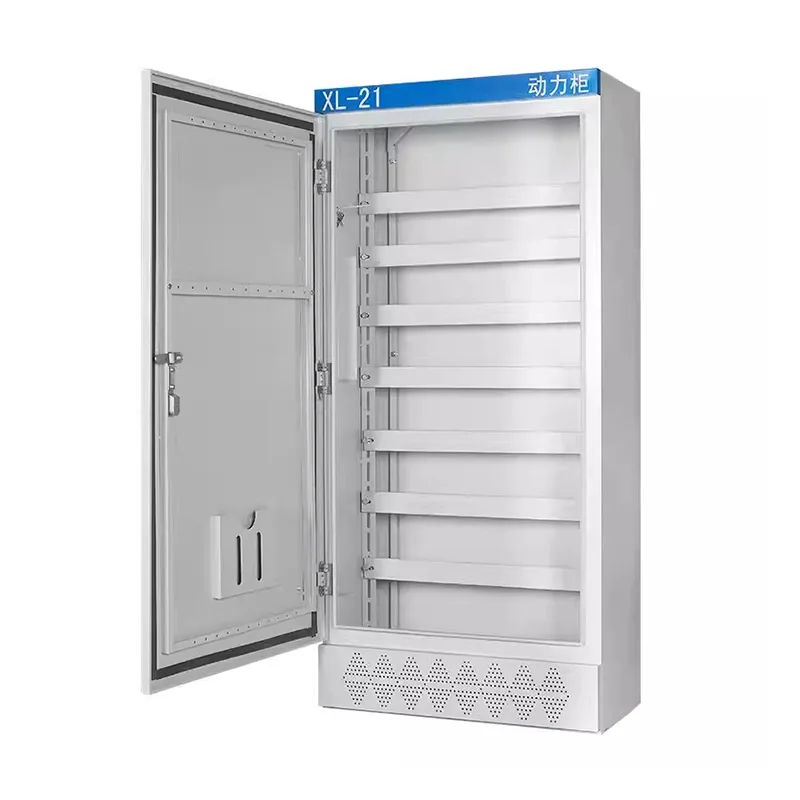

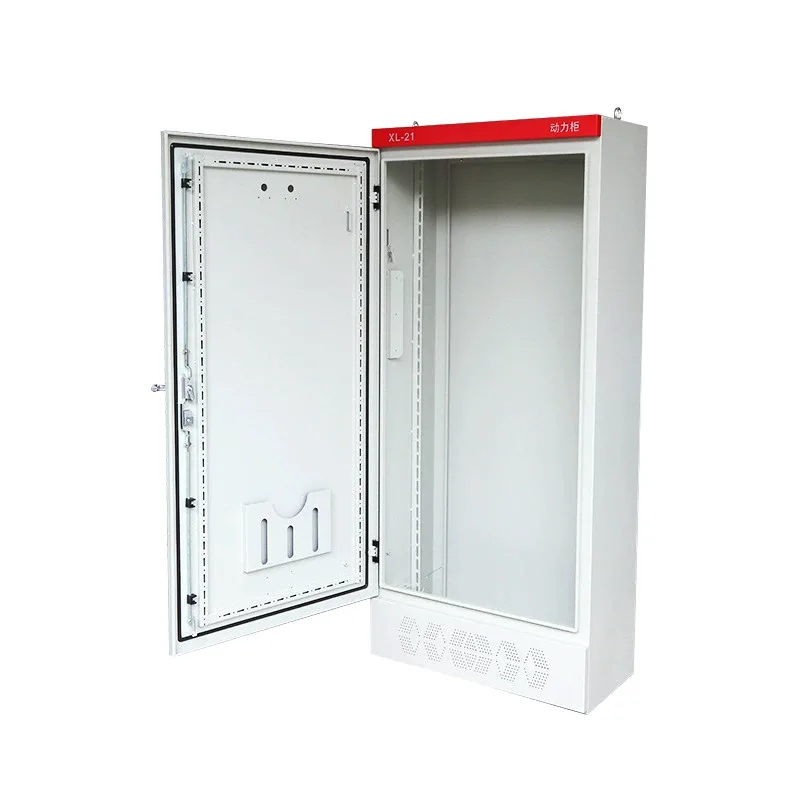

1. Екстериор на шкафа

Шкафът XL-21 е изработен от студено валцована стоманена ламарина, огъната и заварена, осигуряваща достатъчна здравина за поддържане на тежки прекъсвачи и шини. Защитната врата е едноотваряща се конструкция с ъгъл на отваряне над 110°. Полиуретанови уплътнителни ленти са монтирани около ръбовете на вратата, за да подобрят прахоустойчивостта.

Вътрешните страни са с вертикални профили с перфорации, улесняващи регулирането на гредите и монтажните плочи според размерите на компонентите.

2. Вътрешно оформление

Въпреки че XL-21 е едно интегрирано пространство, то е разделено на няколко функционални зони:

Област на горната шина: Основната входяща шина е разположена в горната част на шкафа, закрепена с изолатори и поддържа хоризонтално или вертикално разширение на медните шини.

Зона на централните компоненти: Това е основната зона, използвана за инсталиране на прекъсвачи, прекъсвачи, контактори, термични релета и др.

Долна зона за окабеляване: Осигурено е достатъчно пространство в долната част за въвеждане на кабели и са включени специални нулеви и заземяващи шини.

3. Дизайн на дъното и входа/изхода на кабела

Дъното на разпределителния шкаф включва голям, подвижен панел, който може да бъде персонализиран с отвори според броя на кабелите и може да се използва с кабелни обвивки.

Може да се монтира 50-100 mm висока канална стоманена основа, за да се увеличи височината на шкафа от земята, осигурявайки защита от влага и улесняваща работа с мотокара.

Предимства на продукта

1. Широко приложение

Разпределителният шкаф за ниско напрежение XL-21 разполага с класическа структура на разпределителен шкаф за ниско напрежение. Неговата зряла технология и висока стандартизация го направиха широко използван във фабрики, строителни проекти и общински проекти, като неговата надеждност е доказана в продължение на дълъг период от време.

2. Подходящ за разпределение на мощността

Като професионален производител Shangming проектира захранващи системи за двигатели, помпи, вентилатори и друго енергийно оборудване. Продуктите имат отлична способност за носене на ток, могат да работят непрекъснато и отговарят на изискванията на приложения с високо натоварване.

3. Здрав и издръжлив

Предлагат се няколко материала, включително въглеродна стомана, поцинкована стомана и неръждаема стомана. Независимо от използвания материал, структурният дизайн на шкафа осигурява достатъчна здравина и устойчивост на удар, което го прави подходящ за продължителна употреба в индустриални среди.

4. Удобна поддръжка

Вътрешните електрически компоненти на захранващия шкаф са подредени систематично с ясни вериги. Разполага с една дясна врата, с дръжка за работа на ножовия превключвател, разположена в горната дясна колона в предната част на шкафа. На вратата са монтирани измервателни уреди и сигнални захранвания, осигуряващи пълна експозиция при отворена врата за лесна проверка и поддръжка.

5. Силна съвместимост

Нашият разпределителен шкаф за ниско напрежение XL-21 може да бъде гъвкаво конфигуриран с основни електрически компоненти като прекъсвачи, контактори и термични релета, като се адаптира към различни схеми за управление и защита, за да отговори на нуждите на различни проекти.

6. Разходно предимство

В сравнение със сложни структури като шкафове с чекмеджета, разпределителният шкаф XL-21 има проста структура и контролируеми производствени разходи, което го прави идеален за проекти с високи изисквания за рентабилност и стабилност.

Какви са изискванията за среда за инсталиране на разпределителния шкаф XL-21?

Този разпределителен шкаф за ниско напрежение XL-21 се използва главно в трифазни трипроводни и трифазни четирипроводни захранващи системи с честота на променлив ток 50Hz и напрежение под 500V за разпределение на мощност и осветление. Преди да започнете вашия проект или реална инсталация, можете да определите инсталационната среда. Като производител предлагаме следните предложения:

1. Околна температура

Нормална работна температура: -5 ℃ до +40 ℃;

Средна температура за 24 часа: не повече от +35℃;

Температура на съхранение и транспортиране: -25 ℃ до +55 ℃ (краткотрайно);

Забележка: Ако е инсталиран в среда с висока температура, е необходима подобрена вентилация или дизайн за намаляване на мощността.

2. Надморска височина

Надморската височина на монтаж трябва да бъде по-малка или равна на 2000 метра.

Над 2000 метра е необходимо намаляване на мощността според стандартите.

3. Относителна влажност

При околна температура на инсталацията от +40 ℃, относителната влажност трябва да бъде ≤ 50%.

При по-ниски температури е допустима по-висока влажност.

4. Място на инсталиране

Захранващият шкаф XL-21 е само за вътрешен монтаж.

Забранено е инсталирането в: незасенчени външни зони, опасни места с експлозивни газове или прах, силно корозивни среди или зони с силен прах или проводящ прах.

5. Механични и вибрационни условия

Инсталационната среда не трябва да бъде подложена на силни вибрации или удари. Честота на вибрациите ≤ 10 Hz, ускорение ≤ 0.5g. Основата на инсталацията трябва да е стабилна, като се избягва споделянето на една и съща платформа с големи двигатели или оборудване за щамповане.

След монтаж шкафът трябва да се поддържа основно вертикален, с вертикален наклон ≤ 5°, в противен случай това ще повлияе на живота на работния механизъм.

6. Пространство за вентилация и разсейване на топлината

Достъпът за поддръжка трябва да бъде осигурен отпред и отзад на шкафа. Предната работна повърхност трябва да бъде ≥ 0,8 m, препоръчва се 1,0 m. Ако се изисква поддръжка отзад, е необходимо ≥ 0,8 m. Горната част на шкафа трябва да е на поне 0,5 м от тавана. Когато няколко шкафа са подредени един до друг, не е необходима празнина между тях; те могат да бъдат директно сглобени. В двата края на целия ред обаче трябва да се остави пространство за вентилация.

7. Предотвратяване на пожари и изисквания за безопасност

Мястото за монтаж трябва да бъде незапалима конструкция. Запалими и експлозивни материали не трябва да се съхраняват в рамките на 1 метър от мястото на монтажа.

Почвата трябва да е равна и суха. Препоръчително е да се изгради бетонна основа на 100–200 mm над земята, за да се предотврати проникването на вода.

8. Електромагнитна среда

Мястото на инсталиране трябва да е далече от честотни преобразуватели с висока мощност и високочестотно оборудване, за да се предотвратят смущения във вторичните вериги за управление. Ако съществуват силни електромагнитни смущения, препоръчително е да използвате екранирани кабели за контролните линии и да ги поставите в отделна кабелна скарата.
