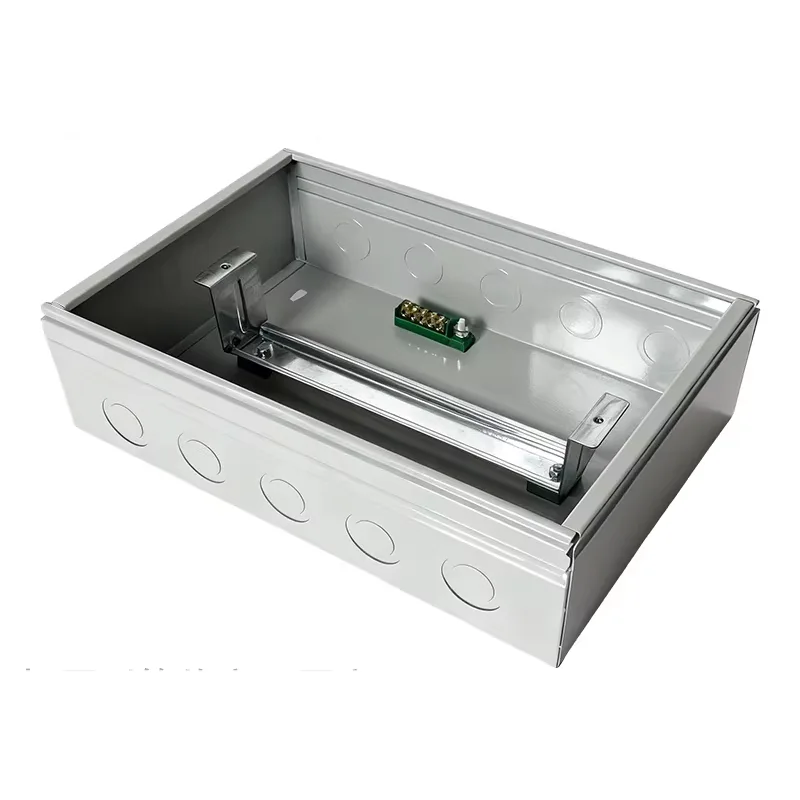

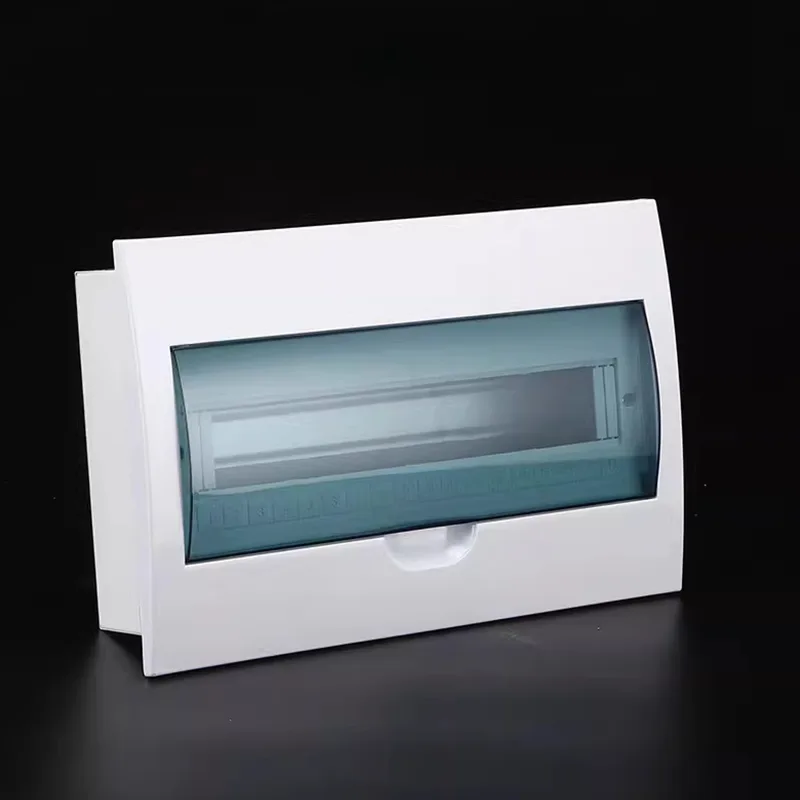

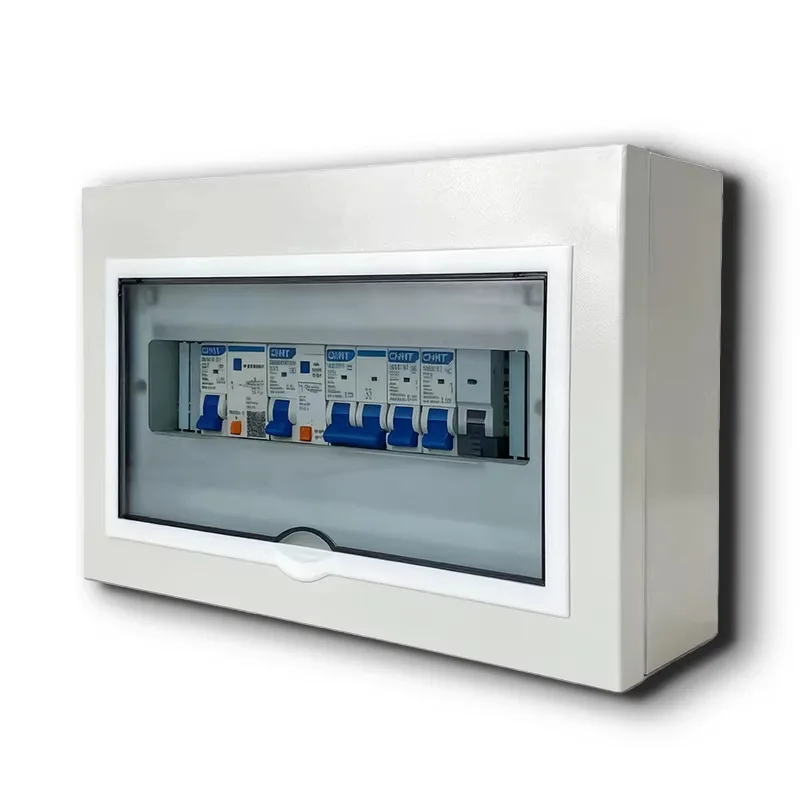

Компактен многоконтурен корпус за разпределителна кутия

Shangming е професионален производител на компактни разпределителни кутии с много вериги, предлагащи директни фабрични продажби и персонализирани решения и цялостно следпродажбено обслужване. Този продукт е подходящ за среди с ограничено пространство за инсталиране, отличаващ се с компактен размер и вътрешно оформление на веригата с висока плътност, което позволява безопасно разпределение на захранването с много вериги в затворени зони и елиминира необходимостта от множество външни кутии с една верига.

Основни предимства

Ако желаете миниатюрно, модулно и интелигентно разпределение на мощността за вашия проект, компактните многоконтурни разпределителни кутии са по-подходящи от традиционните едноверижни кутии или големи разпределителни шкафове.

1. Спестяване на място

Компактните разпределителни кутии се отличават с тънък дизайн със стандартна дълбочина от само 70–100 mm, лесно се вграждат в леки прегради, задни панели на мебели, корпуси на оборудване или тесни електрически шахти, заемайки минимално пространство.

В затворени пространства, високата плътност на веригата, интегрираща 8–24 миниатюрни прекъсвача, спестява над 60% от пространството за инсталиране в сравнение с разпространението на множество кутии с една верига.

Ако е необходимо, можем да персонализираме конфигурации, поддържащи паралелно разширяване, което позволява хоризонтални комбинации за формиране на по-големи единици за разпределение на капацитет.

2. Безопасност

Корпусите на разпределителните кутии на Shangming са изработени от висококачествен метал, с опции за поцинкована стомана или неръждаема стомана 304, което ефективно потиска разпространението на огъня.

Всяка верига е оборудвана с независима защита от претоварване и късо съединение, осигуряваща прецизно изолиране на повредата.

Широко покритие на IP защита:

Използване на закрито: IP20–IP40, предпазва от контакт с пръсти и твърди чужди предмети.

Използване на открито или във влажна среда: IP54 метален корпус, устойчив на прах и пръски, подходящ за бани, балкони, кутии за външно оборудване и др.

3. Лесен монтаж и поддръжка

Компактният многоверижен корпус на разпределителна кутия се предлага предварително инсталиран със стандартизирани DIN шини. Ние използваме автоматични прекъсвачи на основните марки (Schneider Electric, ABB и др.) за директен монтаж, елиминирайки необходимостта от пробиване или винтове.

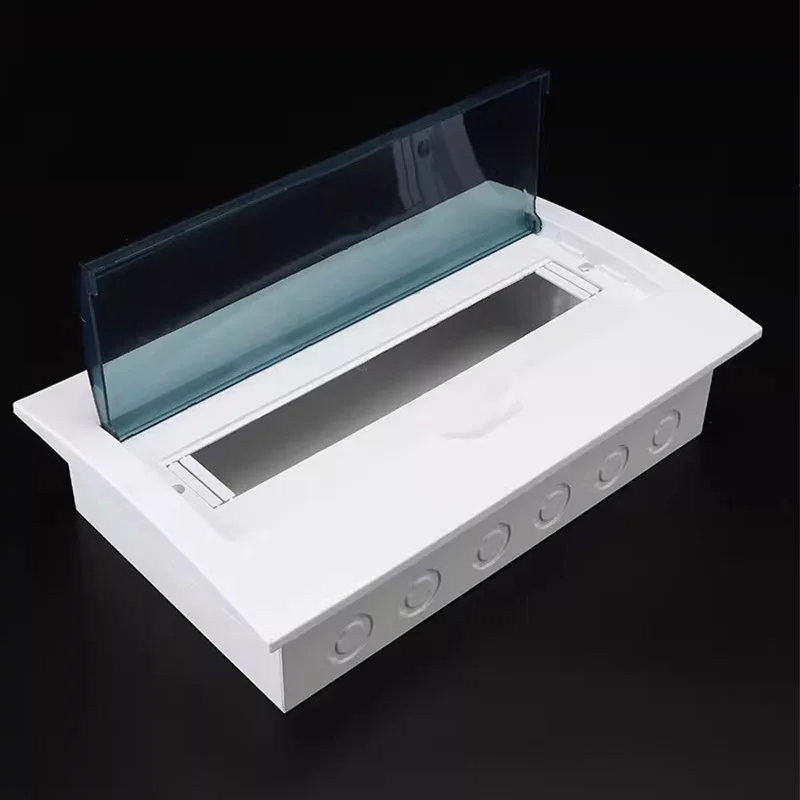

Отгоре, отдолу и отзад са осигурени отвори с диаметър 20/25 мм за многопосочни входни и изходни кабели, приспособяващи различни пътища на окабеляване.

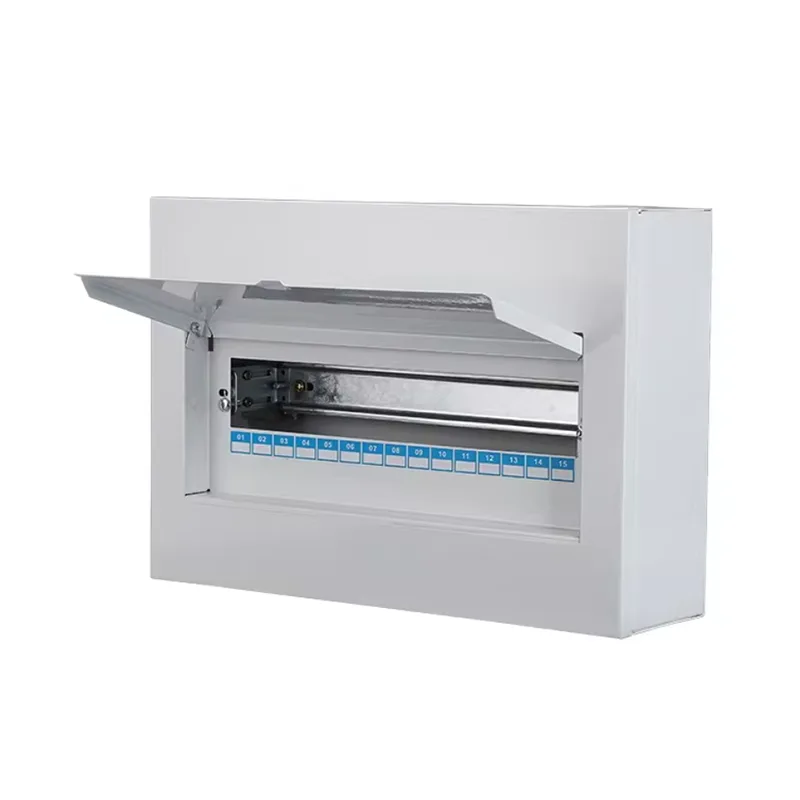

Вратата използва дизайн с щракване или панти, което позволява отваряне с една ръка. Областите за етикетиране на веригата са осигурени от вътрешната страна на вратата или панела, поддържащи печатни или ръкописни пояснения.

4. Налично пълно персонализиране

Налични материали: желязо, поцинкована ламарина, неръждаема стомана 201, неръждаема стомана 304.

Поддръжка на нестандартни размери: Ние предлагаме пълно персонализиране на ширина, височина и дълбочина, за да съответства на специалните отвори на оборудването или дебелината на стените на сградата.

Функционални модули: Могат да бъдат предварително инсталирани предпазители от пренапрежение, интелигентни измервателни уреди, модули за дистанционно управление, USB гнезда и др.

Персонализиране на външния вид: Поддържа цветно пръскане по RAL, покритие от полирана неръждаема стомана и ситопечат на лого, интегриране в стилове на интериорен дизайн от висок клас.

Как да определите необходимия брой вериги?

Може да срещнете този въпрос по време на процеса на подбор. Shangming предоставя метод в три стъпки за първоначална оценка.

1. Разделяне на вериги по функционална област

Това е най-основният статистически метод. Стандартна модерна конфигурация обикновено препоръчва отделяне на устройства с висока мощност от общи електрически вериги:

● Осветителни вериги: Препоръчват се поне 1-2 вериги, контролирани по зони, за да се избегне късо съединение в една зона, причиняващо тъмнина в цялата къща.

● Общи контакти: Разпределете според броя на стаите, обикновено една верига за всеки 3-5 стаи.

● Специализирани вериги с висока мощност: Това е от решаващо значение. Климатиците, бойлерите, фурните, съдомиялните машини, сушилните и т.н., с номинална мощност ≥1,5kW, трябва да заемат независима верига.

● Кухня и баня: Поради влажната среда и концентрираните уреди, се препоръчва инсталирането на отделна верига за остатъчен ток (RCD).

2. Изчислете ширината на модула

Ние използваме "Път" или "Модул" за измерване на капацитета.

1 модул = 18 mm (т.е. ширината на еднополюсен автоматичен прекъсвач MCB).

RCCB/RCBO: Обикновено заема 2 модула, т.е. 36 mm.

Главен превключвател: Обикновено заема 2-4 модула.

Формула за изчисление: Общо необходими модули = (Брой еднополюсни превключватели x 1) + (Брой двуполюсни/автоматични прекъсвачи за остатъчен ток x 2) + (Главен превключвател x 2/4)

3. 20% принцип на резервация

Никога не пълнете напълно разпределителната кутия; оставянето на място за бъдещо разширяване е индустриален стандарт. И така, защо да напускаме стая?

Бъдещо разширяване: Когато добавяте наблюдение, системи за интелигентен дом или нови уреди в бъдеще, няма да е необходимо да сменяте цялата кутия.

Пространство за разсейване на топлината: В компактна кутия с множество вериги запазеното пространство спомага за конвекцията на въздуха, намалявайки риска от изключване на прекъсвачи поради прегряване.

Препоръка: Ако изчислите, че имате нужда от 10 вериги, изберете кутия с 12 вериги; ако изчислите, че имате нужда от 18 вериги, изберете кутия с 24 вериги.

Референтна таблица за типичен сценарий

Shangming Electric поддържа вашия точен избор на модел. Предлагаме:

Безплатна консултация за схема на схема: Изпратете ни вашия списък с оборудване и ние ще ви препоръчаме подходящи модели корпуси.

Множество модулни комбинации: Стандартните размери включват 12, 18, 24 и 36 модула; поддържа се и нестандартно персонализиране.

Предварително инсталирана DIN шина + опция за прекъсвач: Предварително сглобени според вашия план на веригата, готови за използване при пристигането.
